LK-DS-HES-S Radio Hoogtemeter Simulator Standaard behuizing (Aangepast)
- Breed gesimuleerd hoogtebereik (0 tot 22000 en hoger);
- Hoge richtingsonderdrukkingsverhouding
- Hoge simulatiehoogtemeternauwkeurigheid (≥1‰)
- Optionele simulatieconfiguratie (ondersteuning voor meer dan 210 configuraties)
- Handmatige schakelaar en automatische schakelaar;
- Volumeminiaturisatie, sterke elektromagnetische compatibiliteit, hoge werkbetrouwbaarheid;
- Meerdere besturingsmodi: UART, LAN, enz.
- Verschillende standaard testplatforminterfaces zoals PXI, VXI, LXI.
Productomschrijving*
De LK-DS-HES-serie van radiohoogtemetersimulatoren vertegenwoordigt een gespecialiseerde klasse van foto-elektrische vertragingssystemen, zorgvuldig vervaardigd om te voldoen aan de complexe eisen van de ontwikkeling, kalibratie en het onderhoud van radiohoogtemetersimulatoren. Deze systemen worden ondersteund door de geavanceerde technologie van glasvezelvertragingslijnen, die optische vezels gebruiken als transmissiemedium en profiteren van het fenomeen van lichtvertraging om de ruimtelijke voortplanting van RF-microgolfsignalen nauwkeurig te repliceren. Deze innovatieve aanpak maakt de emulatie en nauwkeurige kwantificering van signaaloverdracht op verschillende hoogten mogelijk.
In tegenstelling tot de traditionele Surface Acoustic Wave (SAW)-vertragingslijnsystemen, beschikt de LK-DS-HES-serie over een reeks verbeterde mogelijkheden:
Brede frequentiebandbreedte; Superieure richtingsgevoeligheidsonderdrukking; Geavanceerd beheer van drievoudige transitsignalen; Langere levensduur zonder herkalibratie; Geoptimaliseerde werkbetrouwbaarheid;
Dankzij deze geavanceerde functies is de LK-DS-HES-serie de beste keuze voor toepassingen in radiohoogtemetersimulatoren. De prestaties en betrouwbaarheid van conventionele SAW-vertragingslijnsystemen worden hiermee overtroffen.
Technische specificaties
Elektrische/optische kenmerken
| Parameter | Parameter waarden | Eenheid | Opmerking | ||
| min | Typisch | Max | |||
| Frequentiebereik | 4 | - | 4.6 | GHz | |
| Amplitude-respons | - | ± 1.5 | ± 2 | dB | |
| Hoogte simuleren | 1 | - | 22000 | m | Uitrekbaar |
| De nauwkeurigheid van de hoogte simuleren | 0.5% | 1% | - | - | |
| Maximale ingangsspanning | - | 2 | Op maat | W | Aanhoudende golf |
| - | 100 | Op maat | W | Pulsgolf | |
| Voer VSWR in | - | 1.3 | 1.5 | - | |
| Uitgang VSWR | - | 1.3 | 1.5 | - | |
| Impedantie | - | 50 | - | Ω | |
| Simuleer het instelbare bereik van de demping | - | 80 | Op maat | dB | |
| rechte onderdrukkingsverhouding | 60 | 80 | - | dBc | |
| drievoudige transitsignalen | Nee | ||||
| Bedrijfstemperatuurbereik | -40 | - | +70 | ℃ | Op maat gemaakt met kwaliteitsgraad |
| Opslagtemperatuur belde | -55 | - | +85 | ℃ | |
| Simuleer hoogte vs. temperatuur | - | - | 7 | ppm/℃ | |
| Simuleer nauwkeurigheid versus temperatuur | - | 3 | 6 | % / ℃ | Kan gecompenseerd worden |

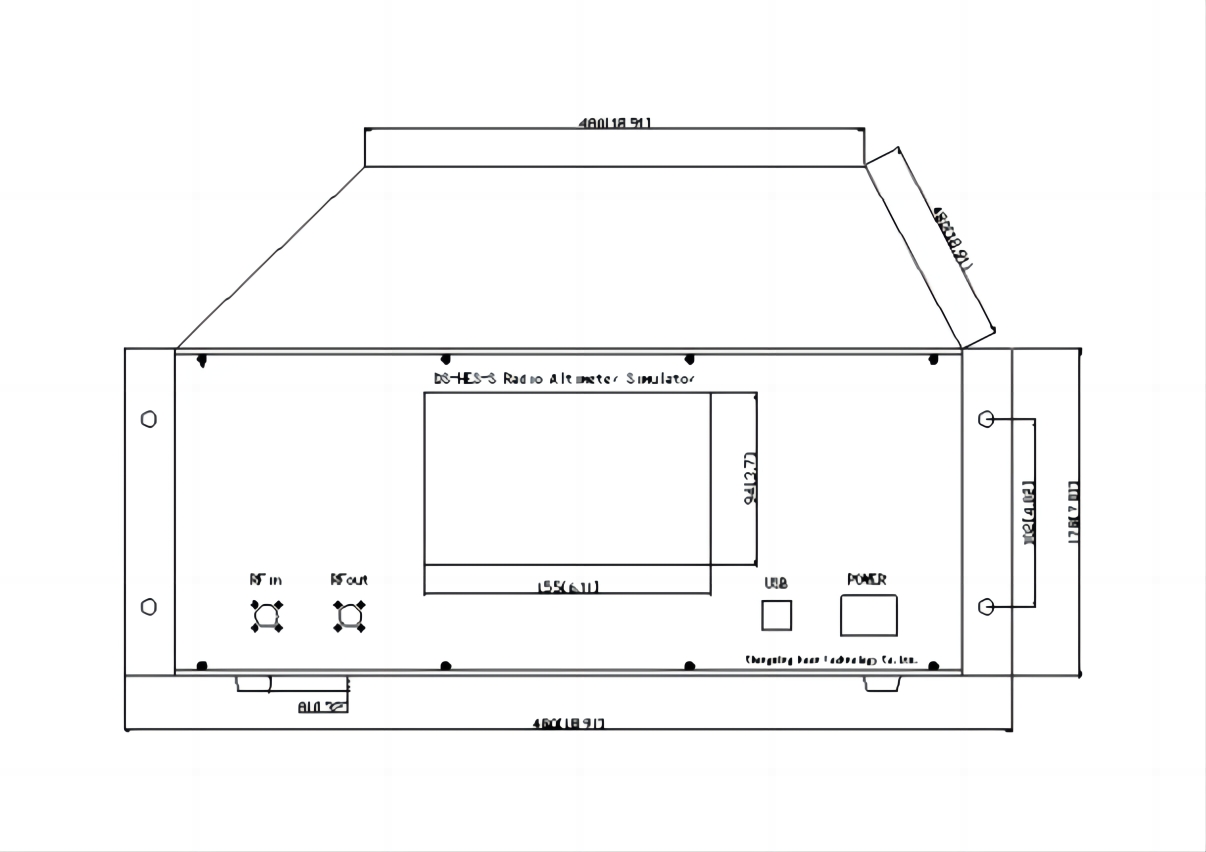

De pakketten en de pinnen (eenheid: mm[inch])
RF-connector: SMA-K (aangepast)
DC-connector: DE-9PS (aangepast)
Toepassingen
Plaats: Radiohoogtemeter voor radar, AEW, satelliet, helikopter en etc.
Meet de nauwkeurigheid van de hoogtemeter
Meet de nauwkeurigheid van onderzoek en tracking
Meting van andere parameters
