LK-FCAMPD versterkte RF InGaAs fotodetector
- Brede bandbreedte
- Geïntegreerde Bias-T
- O/E Hybride Geïntegreerd
- Hoge versterking, weinig ruis, breedband
- SMA-connector
- Lage donkere stroom, hoge signaal-ruisverhouding
- Kleine vormfactor.
Productomschrijving*
LK-FCAMPD is een fusie van optische en elektronische technologie, waarbij een breedband InGaAs-fotodiode wordt geïntegreerd met een versterker met lage ruis. Dit apparaat is gevoelig voor golflengtes tussen 1000 en 1650 nm, dankzij de InGaAs PIN-fotodiode, en de versterker met lage ruis biedt een RF-versterking van 20 tot 30 dB.
LK-FCAMPD biedt configureerbare bandbreedte-opties, waaronder 1 gigahertz, 2.5 gigahertz en aanpasbare bandbreedtes tot maximaal 5 gigahertz. Het apparaat werkt op een +5-volt voeding en beschikt over een standaard FC (face-contacted) glasvezelconnector voor optische invoer. De RF-uitvoer wordt gefaciliteerd via een SMA-compatibele connector, die impedantie-gematched is tot 50 ohm.
LK-FCAMPD is lichtgewicht, met een massa van minder dan 25 gram, waardoor het geschikt is voor verschillende draagbare en compacte toepassingen. Het is gecertificeerd om te voldoen aan de Restriction of Hazardous Substances (RoHS) Directive 2.0, wat aangeeft dat het zich inzet voor milieu- en veiligheidsnormen.
Technische specificaties
| Typische en absolute maximale beoordeling | ||||
|---|---|---|---|---|
| Parameter | Sym. | Type | Rating | Eenheid |
| Opslagtemperatuurbereik | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperatuurbereik van de bedrijfsbehuizing | TC | 25 | -40 ~ +70 | ℃ |
| Vooringenomen spanning | VR | +5 | +4.75 ～ +5.25 | V |
| Optisch ingangsvermogen | pin | 0 | +5 | dBm |
| Uitgebrande optische kracht | PB | - | +13 | dBm |
| Lood soldeertemperatuur | Tp | 280(10s) | 330(10s) | ℃ |
| Elektrische / optische kenmerken (TC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| Parameter | sym | Test conditie | Parameterwaarden | Eenheid | |||
| Golflengtebereik | λ | - | 1000 ～ 1650 | nm | |||
| Frequentiebereik | - | - | L-band | S-band | CM | - | |
| Kleine signaalbandbreedte | f-3dB | TC = 22 ± 3℃ | 0.03 1 ~ | 0.03 2.5 ~ | 0.1 5 ~ | GHz | |
| Responsiviteit | Re | VR =+5V, Pin =1mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| RF-signaalversterking | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| Amplitude vlakheid | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| Uitgang VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ ± 2.2 | - | |
| Verzadiging Optisch vermogen | Ps | VR = +5 V, λ = 1550 nm AC-gemoduleerd |
+5 | dBm | |||
| Verzadiging RF-uitgangsvermogen | Puit | - | 15 | dBm | |||
| Donkere stroming | ID | - | ≤ 10 | nA | |||
| Uitgangsimpedantie | RL | - | 50 | Ω | |||
● Typische responscurven

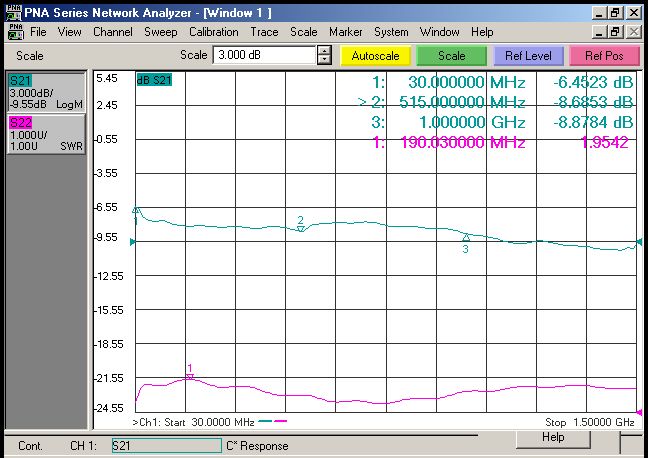

(Figuur 1 L-Band FCAMPD InGaAs Fotodetector Frequentierespons)
(Figuur 2 S-band FCAMPD InGaAs fotodetector frequentierespons)
(Figuur 3 C-band FCAMPD InGaAs fotodetector frequentierespons)

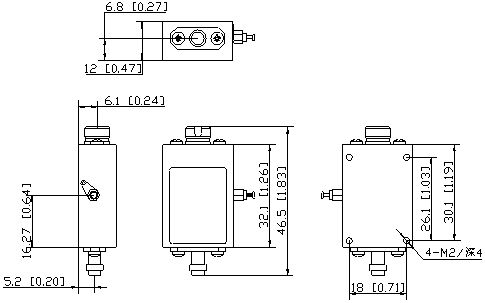

● Afmetingen en pennen (eenheid: mm[inch])
Optische connector: FC (face-contacted) glasvezelconnector
RF-connector: SMA
● Bestelgegevens
Blad 1:
| Code | Analoge bandbreedte |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | Aanpassing ( ≦ 5GHz ) |
● Voorzorgsmaatregelen
Zorg ervoor dat het vezelkoppelingsvlak schoon is voordat u het op het opto-circuit aansluit.
De RF-interface en de optische interface moeten worden afgedekt met een stofkap wanneer ze niet worden gebruikt.
De juiste ESD-bescherming is vereist bij opslag, transport en gebruik.
Al onze standaardfotodetectoren kunnen worden aangepast tot modules!
Toepassingen
Radar Informatieverwerking
Elektronische oorlogsvoering
Antennemeting
Glasvezelcommunicatie
Beveiliging en bewaking
