LK-AMPD-D Hoge snelheid versterkte microgolf InGaAs fotodetector
- Hoge snelheid, brede bandbreedte
- Geïntegreerde Bias-T
- O/E Hybride Geïntegreerd
- Hoge versterking, weinig ruis, breedband
- Hermetisch afgesloten SMA-connector
- Lage donkerstroom, hoge signaal-ruisverhouding.
- Kleine vormfactor.
Productomschrijving*
LK-AMPD-D is een fusie van optische en elektronische componenten, met een breedspectrum InGaAs-fotodiode en een minimale-ruisversterker. De InGaAs PIN-fotodiode heeft een gevoeligheidsbereik van 1000 tot 1650 nm. De lage-ruisversterker heeft een RF-versterking van 30 dB.
LK-AMPD-D kan bandbreedtes van 12GHz of 20GHz leveren. Dit apparaat werkt met een +9V-voeding. Het is ontworpen om te werken met de standaard single-mode 9/125μm-vezel als invoer. De RF-uitvoer is voorzien van een SMA-type connector die impedantie-gematched is tot 50 ohm.
LK-AMPD-D is zodanig afgedicht dat vocht en andere verontreinigingen niet kunnen binnendringen en weegt minder dan 23 gram. Het is gecertificeerd om te voldoen aan de vereisten van de Restriction of Hazardous Substances (RoHS) Directive 2.0.
Technische specificaties
| Typische en absolute maximale beoordeling | ||||
|---|---|---|---|---|
| Parameter | Sym. | Type | Rating | Eenheid |
| Opslagtemperatuurbereik | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperatuurbereik van de bedrijfsbehuizing | TC | 25 | -40 ~ +85 | ℃ |
| Vooringenomen spanning | VR | +9 | +9 ～ +12 | V |
| Optisch ingangsvermogen | pin | 0 | +10 | dBm |
| Uitgebrande optische kracht | PB | - | +13 | dBm |
| Lood soldeertemperatuur | Tp | 280(10s) | 330(10s) | ℃ |
| Elektrische / optische kenmerken (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parameter | sym | Test conditie | Parameterwaarden | Eenheid | ||
| Golflengtebereik | λ | - | 1000 ～ 1650 | nm | ||
| Frequentiebereik | - | - | X-band | Ku-Band | - | |
| Kleine signaalbandbreedte | f-3dB | TC = 22 ± 3℃ | 0 ～ 3 | 2 ～ 20 | GHz | |
| Responsiviteit | Re | VR =+9V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitude vlakheid | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Verzadiging Optisch vermogen | Ps | VR = +9 V, λ = 1550 nm AC gemoduleerd | +10 | dBm | ||
| RF-signaalversterking | G | - | 30±1 | dB | ||
| Verzadiging RF-uitgangsvermogen | Puit | - | +10 | dBm | ||
| Uitgang VSWR | VSWR | - | ≤ 2 | - | ||
| Uitgangsimpedantie | RL | - | 50 | Ω | ||
●Typische responscurven

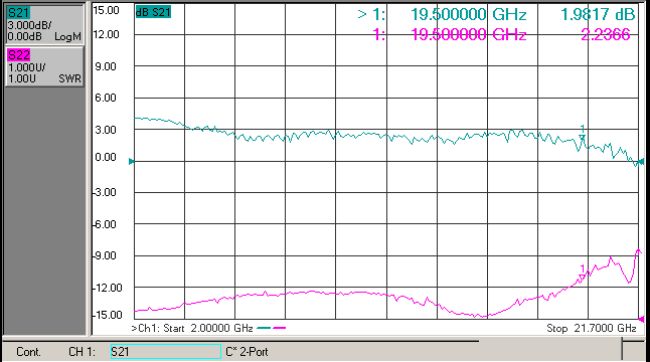

(Figuur 1 Frequentierespons van fotodetector met X-band)
(Figuur 2 Ku-band fotodetector frequentierespons)

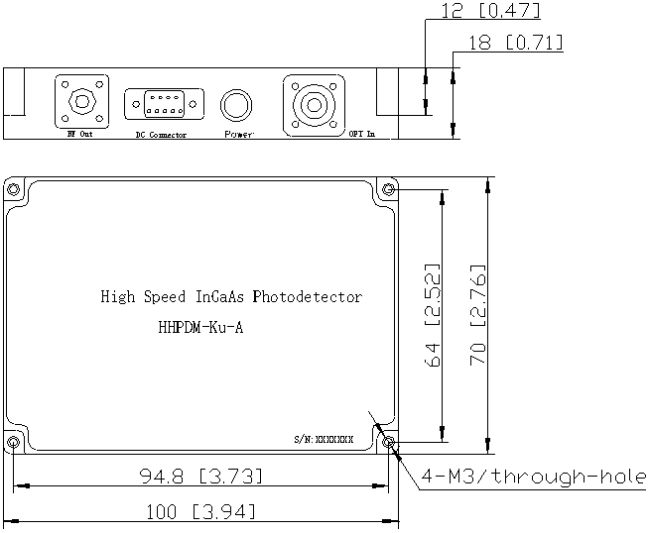

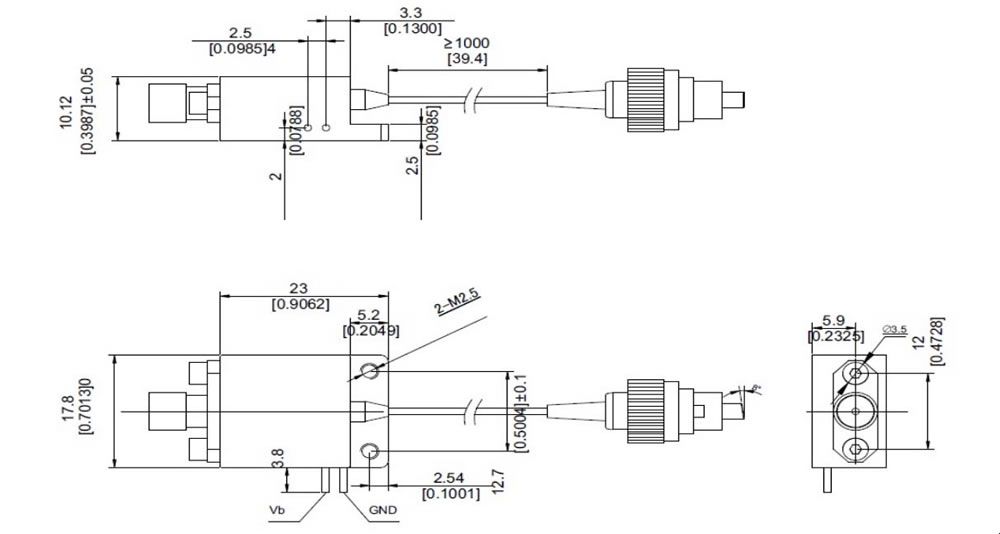

●Afmetingen en pennen (eenheid: mm[inch])
RF-connector: SMA
●informatie ordenen
Blad 1:
| Code | RF-signaalversterking | Opmerking |
| D | 30 dB | Typische & centrale frequentie |
Blad 2:
| Code | Analoge bandbreedte |
| X | 0 ～ 3 GHz |
| Ku | 2 ～ 20 GHz |
Blad 3:
| Code | Connector Type | Opmerking |
| N | Geen connector | Enkelvoudige 9/125 μm vezelpigtail |
| A | FC / APC | |
| P | FC / PC |
●Voorzorgsmaatregelen
De buigradius van de vezels moet minimaal 20 mm zijn om beschadiging van de vezels te voorkomen.
Zorg ervoor dat het vezelkoppelingsvlak schoon is voordat u het op het opto-circuit aansluit.
De juiste ESD-bescherming is vereist bij opslag, transport en gebruik.
Al onze standaardfotodetectoren kunnen worden aangepast tot modules!
Toepassingen
Radar Informatieverwerking
Elektronische oorlogsvoering
Antennemeting
Glasvezelcommunicatie
Beveiliging en bewaking
