LK-HSPD Hoge snelheid InGaAs fotodetector
- Grote bandbreedte, hoge snelheid
- Geïntegreerde Bias-T
- DC gekoppeld
- Hermetisch afgesloten SMA-connector
- Lage donkerstroom, hoge signaal-ruisverhouding.
- Kleine vormfactor.
Productomschrijving*
De LK-HSPD high-speed detectiemodule is ontworpen om te voldoen aan zowel digitale als analoge toepassingen. Deze module is uitgerust met een InGaAs PIN-fotodiode met een responsgolflengte variërend van 1250 tot 1650 nm, samen met de essentiële matching-elektronica.
LK-HSPD kan bandbreedtes leveren van 8 GHz, 12 GHz, 18 GHz, 22 GHz en 30 GHz. De werking van de module is gebaseerd op een voeding van +3.3 V of +5 V, afhankelijk van het specifieke model. Het is ontworpen om te werken met een standaard single-mode fiber van 9/125 μm. De RF-uitgang heeft een SMA-compatibele connector of een 2.92 mm connector, beide met een 50 ohm impedantiematch.
LK-HSPD is hermetisch afgesloten om te beschermen tegen omgevingsfactoren, waardoor de duurzaamheid en betrouwbaarheid worden verbeterd. Het heeft een lichtgewicht ontwerp, met een massa van minder dan 15 gram, wat ideaal is voor toepassingen waarbij gewicht een kritische factor is. De module is gecertificeerd in overeenstemming met de Restriction of Hazardous Substances (RoHS) Directive 2.0, wat bevestigt dat het voldoet aan strenge milieu- en veiligheidsvoorschriften.
Technische specificaties
| Typische en absolute maximale beoordeling | ||||
|---|---|---|---|---|
| Parameter | Sym. | Type | Rating | Eenheid |
| Opslagtemperatuurbereik | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperatuurbereik van de bedrijfsbehuizing | TC | 25 | -40 ～ +85 | ℃ |
| Vooringenomen spanning | VR | 3.3 of 5 | 2.8 ～ 5.25 | V |
| Optisch ingangsvermogen | pin | +3 | +10 | dBm |
| Uitgebrande optische kracht | PB | - | +13 | dBm |
| Lood soldeertemperatuur | Tp | 280(10s) | 330(10s) | ℃ |
| Elektrische / optische eigenschappen (TC = 22 ± 3 ℃) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Parameter | sym | Test conditie | Parameterwaarden | Eenheid | ||||||
| Golflengtebereik | λ | - | 1000 1650 ~ | nm | ||||||
| Frequentiebereik | - | - | C-band | X-band | Ku-band | Ku+-Band | K+-Band | PLUS | - | |
| Kleine signaalbandbreedte | f-3dB | TC= 22 ± 3℃ | 0.1 8 ~ | 0.3 12 ~ | 0.8 18 ~ | 2 22 ~ | 2 30 ~ | 0.3 18 ~ | GHz | |
| Responsiviteit | Re | VR , Pin=1mW | λ = 1310 nm | ≥ 0.85 | ≥ 0.85 | ≥ 0.8 | ≥ 0.75 | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.95 | ≥ 0.95 | ≥ 0.75 | ≥ 0.70 | ≥ 0.65 | ≥ 0.70 | ||||
| Amplitude vlakheid | A | TC =-40～+85 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ±1.5 | ≤ ± 2 | ≤ ± 2 | ≤ ± 1.5 | dB | |
| Uitgang VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | - | |
| Vooringenomen spanning | VR | - | +3.3 | +3.3 | +3.3 | +3.3 | +5 | +5 | V | |
| RF Connector | - | - | SMA | SMA | SMA | 2.92mm | 2.92mm | SMA | - | |
| Verzadiging Optisch vermogen | Ps | VR , λ = 1550nm AC-gemoduleerd |
+7 | +7 | +7 | +7 | +7 | +10 | dBm | |
| Donkere stroming | Id | VR | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | nA | |
| Verzadiging RF-uitgangsvermogen | Pruilen | - | -10 | dBm | ||||||
| Uitgangsimpedantie | RL | - | 50 | Ω | ||||||
● Typische responscurven
(VR, λ=1550nm, TC =25ºC, Pin=0dBm)
(Figuur 1 Frequentierespons van C-band fotodetector)
(Fig. 2 Frequentierespons van X-bandfotodetector)

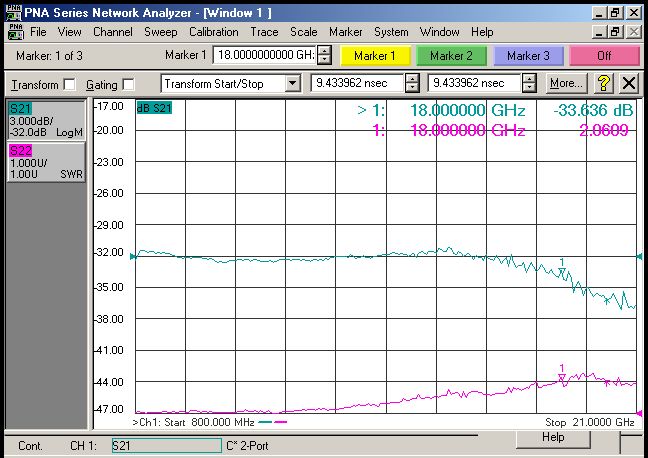

(Fig. 3 Ku-band fotodetector frequentierespons)
(Fig.4 K+-band fotodetector frequentierespons)
● Afmetingen en pennen (eenheid: mm [inch])
RF-connector: SMA of 2.92 mm
● Bestelgegevens
Blad 1:
| Code | Analoge bandbreedte |
| C | 0.1 ～ 8 GHz |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
| Ku+ | 2 ～ 22 GHz |
| K+ | 2 ～ 30 GHz |
| Plus | 0.3 ～ 18 GHz |
Blad 2:
| Code | Connector Type | Opmerking |
| N | Geen connector | Enkelvoudige 9/125 μm vezelpigtail |
| A | FC / APC | |
| P | FC / PC |
● Voorzorgsmaatregelen
De buigradius van de vezel moet minimaal 20 mm zijn om beschadiging van de vezel te voorkomen.
Zorg ervoor dat het vezelkoppelingsvlak schoon is voordat u het op het opto-circuit aansluit.
De juiste ESD-bescherming is vereist bij opslag, transport en gebruik.
Al onze standaardfotodetectoren kunnen worden aangepast tot modules!
Toepassingen
Glasvezelcommunicatie
Radar Informatieverwerking
Elektronische oorlogsvoering
Hogesnelheidssignaaltest en -meting
Beveiliging en bewaking
