LK-FCPD InGaAs-fotodetector
- Brede bandbreedte
- Geïntegreerde Bias-T
- O/E Hybride Geïntegreerd
- Laag ruisniveau, breedband
- SMA-connector
- Lage donkerstroom, hoge signaal-ruisverhouding.
- Kleine vormfactor.
Productomschrijving*
De Fiber-Coupled Photodetector (FCPD) is een geavanceerd opto-elektronisch hybride systeem, met een breedband Indium Gallium Arsenide (InGaAs) fotodiode. De InGaAs PIN fotodiode is ontworpen om te reageren op golflengtes van 1000 tot 1650 nanometer. LK-FCPD kan bandbreedtes van 1 gigahertz, 2.5 gigahertz leveren en biedt aanpasbare oplossingen met een maximale bandbreedtecapaciteit van 8 gigahertz. Het apparaat wordt gevoed door een +5-volt voedingsspanning en is uitgerust met een standaard FC (face-contacted) glasvezelconnector voor optische invoer. De radiofrequentie (RF)-uitvoer wordt gefaciliteerd via een SMA-compatibele connector, die impedantie-gematched is tot 50 ohm.
LK-FCPD is lichtgewicht, minder dan 15 gram, wat voordelig is voor toepassingen die minimale massa vereisen. Het apparaat voldoet aan de Restriction of Hazardous Substances (RoHS) Directive 2.0, wat ervoor zorgt dat het voldoet aan strenge milieu- en veiligheidsvoorschriften.
Technische specificaties
| Typische en absolute maximale beoordeling | ||||
|---|---|---|---|---|
| Parameter | Sym. | Type | Rating | Eenheid |
| Opslagtemperatuurbereik | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperatuurbereik van de bedrijfsbehuizing | TC | 25 | -40 ~ +70 | ℃ |
| Vooringenomen spanning | VR | +5 | +4.75 ～ +5.25 | V |
| Optisch ingangsvermogen | pin | 0 | +5 | dBm |
| Uitgebrande optische kracht | PB | - | +13 | dBm |
| Lood soldeertemperatuur | Tp | 280(10s) | 330(10s) | ℃ |
| Elektrische / optische kenmerken (TC = 22 ± 3 ℃ ) | |||||||
|---|---|---|---|---|---|---|---|
| Parameter | sym | Test conditie | Parameterwaarden | Eenheid | |||
| Golflengtebereik | λ | - | 1000 ～ 1650 | nm | |||
| Frequentiebereik | - | - | L-band | S-band | CM | - | |
| Kleine signaalbandbreedte | f-3dB | TC = 22 ± 3℃ | 0.03 1 ~ | 0.03 2.5 ~ | 0.1 8 ~ | GHz | |
| Responsiviteit | Re | VR =+5V, Pin =1mW | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Amplitude vlakheid | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| Uitgang VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | ||
| Verzadiging Optisch vermogen | Ps | VR = +5 V, λ = 1550 nm AC-gemoduleerd |
+5 | dBm | |||
| Verzadiging RF-uitgangsvermogen | Puit | - | -10 | dBm | |||
| Donkere stroming | ID | - | ≤ 10 | nA | |||
| Uitgangsimpedantie | RL | - | 50 | Ω | |||
● Typische responscurven

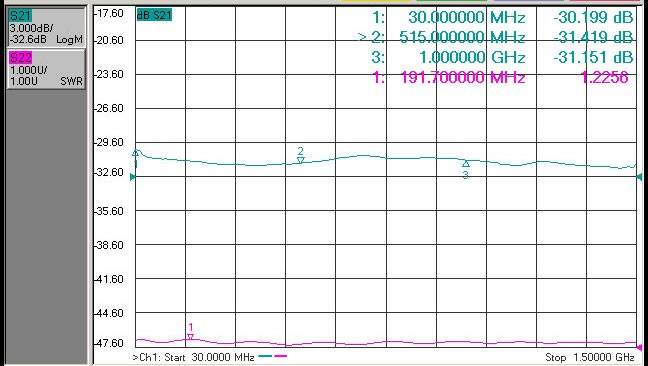

Figuur 1 L-Band FCPD InGaAs Fotodetector Frequentierespons
Figuur 2 S-band FCPD InGaAs fotodetector frequentierespons

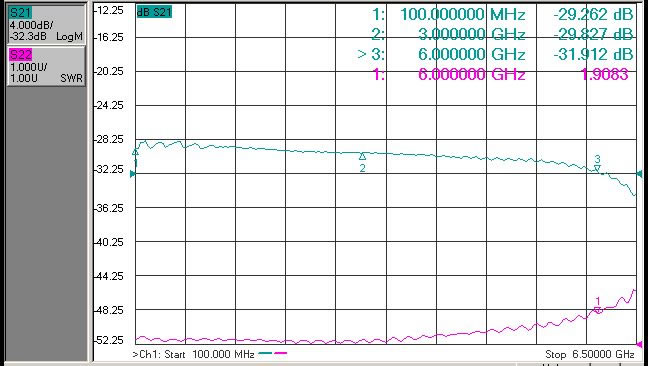

Figuur 3 C-Band FCPD InGaAs Fotodetector Frequentierespons
●Afmetingen en pennen (eenheid: mm[inch])
Optische connector: FC (face-contacted) glasvezelconnector
RF-connector: SMA
●informatie ordenen
Blad 1:
| Code | Analoge bandbreedte |
| L | 0.03 ～ 1 GHz |
| S | 0.03 ～ 2.5 GHz |
| CM | Aanpassing ( ≦ 8GHz ) |
● Voorzorgsmaatregelen
Zorg ervoor dat het vezelkoppelingsvlak schoon is voordat u het op het opto-circuit aansluit.
De RF-interface en de optische interface moeten worden afgedekt met een stofkap wanneer ze niet worden gebruikt.
De juiste ESD-bescherming is vereist bij opslag, transport
Al onze standaardfotodetectoren kunnen worden aangepast tot modules!
Toepassingen
Radar Informatieverwerking
Elektronische oorlogsvoering
Antennemeting
Glasvezelcommunicatie
Beveiliging en bewaking
