LK-AMPD-S Hoge snelheid versterkte microgolf InGaAs fotodetector
- Hoge snelheid, brede bandbreedte
- Geïntegreerde Bias-T
- O/E Hybride Geïntegreerd
- Hoge versterking, weinig ruis, breedband
- Hermetisch afgesloten SMA-connector
- Lage donkerstroom, hoge signaal-ruisverhouding.
- Kleine vormfactor.
Productomschrijving*
LK-AMPD-S is een hybride van een InGaAs-fotodiode en een low-noise versterker, ontworpen voor een brede optische respons van 1000 tot 1650 nm en biedt een RF-versterking van 15 dB. Het levert hogesnelheidsprestaties met bandbreedtes van 12 GHz en 18 GHz en wordt aangestuurd door een +5V-voeding.
Deze module is compatibel met standaard single-mode 9/125μm glasvezel en heeft een SMA-connector met een impedantie van 50 ohm.
LK-AMPD-S is hermetisch afgesloten voor milieubescherming en heeft een lichtgewicht ontwerp, met een massa van minder dan 23 gram. Het voldoet aan de Restriction of Hazardous Substances (RoHS) Directive 2.0, wat zorgt voor ecologische duurzaamheid en naleving van strenge veiligheidsnormen.
Technische specificaties
| Typische en absolute maximale beoordeling | ||||
|---|---|---|---|---|
| Parameter | Sym. | Type | Rating | Eenheid |
| Opslagtemperatuurbereik | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperatuurbereik van de bedrijfsbehuizing | TC | 25 | -40 ~ +85 | ℃ |
| Vooringenomen spanning | VR | +5 | +5 ～ +9 | V |
| Optisch ingangsvermogen | pin | 0 | +10 | dBm |
| Uitgebrande optische kracht | PB | - | +13 | dBm |
| Lood soldeertemperatuur | Tp | 280(10s) | 330(10s) | ℃ |
| Elektrische / optische kenmerken (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parameter | sym | Test conditie | Parameterwaarden | Eenheid | ||
| Golflengtebereik | λ | - | 1000 ～ 1650 | nm | ||
| Frequentiebereik | - | - | X-band | Ku-Band | - | |
| Kleine signaalbandbreedte | f-3dB | TC = 22 ± 3℃ | 0 ～ 3 | 0 ～ 8 | GHz | |
| Responsiviteit | Re | VR =+5V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitude vlakheid | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Verzadiging Optisch vermogen | Ps | VR =+ 5V, λ = 1550nm AC-gemoduleerd |
10 | dBm | ||
| RF-signaalversterking (typisch) | G | - | 15 ± 1 | dB | ||
| Verzadiging RF-uitgangsvermogen | Puit | - | +3 | dBm | ||
| Uitgang VSWR | VSWR | - | ≤ 2 | - | ||
| Uitgangsimpedantie | RL | - | 50 | Ω | ||
● Typische responscurven

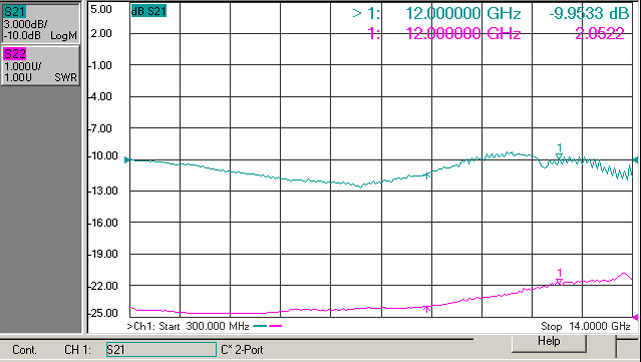

(Figuur 1 X - Bandfotodetector frequentierespons)
(Figuur 2 Ku-band fotodetector frequentierespons)
●Afmetingen en pennen (eenheid: mm [inch])
RF-connector: SMA
●informatie ordenen
Blad 1:
| Code | RF-signaalversterking | Opmerking |
| S | 15 dB | Typische & centrale frequentie |
Blad 2:
| Code | Analoge bandbreedte |
| X | 0 ～ 3 GHz |
| Ku | 0 ～ 8 GHz |
Blad 3:
| Code | Connector Type | Opmerking |
| N | Geen connector | Enkelvoudige 9/125 μm vezelpigtail |
| A | FC / APC | |
| P | FC / PC |
● Voorzorgsmaatregelen
De buigradius van de vezels moet minimaal 20 mm zijn om beschadiging van de vezels te voorkomen.
Zorg ervoor dat het vezelkoppelingsvlak schoon is voordat u het op het opto-circuit aansluit.
De juiste ESD-bescherming is vereist bij opslag, transport en gebruik.
Al onze standaardfotodetectoren kunnen worden aangepast tot modules!
Toepassingen
Radar Informatieverwerking
Elektronische oorlogsvoering
Antennemeting
Glasvezelcommunicatie
Beveiliging en bewaking
