LK-SSPD Mini-Hoge Snelheid InGaAs Fotodetector
- Grote bandbreedte, hoge snelheid
- Hoge responsiviteit
- Geïntegreerde Bias-T
- Hoge verzadiging Input
- Hermetisch afgesloten SMA-connector
- Lage donkerstroom, hoge signaal-ruisverhouding.
- Kleine vormfactor.
Productomschrijving*
LK-SSPD high-speed fotodetector is ontworpen om digitale en analoge toepassingen te accommoderen. Deze module is uitgerust met een InGaAs PIN-fotodiode met een golflengterespons van 1000 tot 1650 nm, samen met de essentiële matching-elektronica.
LK-SSPD kan een bandbreedte van 20 GHz bieden. Het werkt met een +5 V voeding en is compatibel met de standaard single-mode 9 / 125 μm fiber voor input. De RF output maakt gebruik van een SMP-compatibele connector die impedantie-gematched is tot 50 ohm.
De LK-SSPD is hermetisch afgesloten in een compacte behuizing en weegt minder dan 8 gram.
Technische specificaties
| Typische en absolute maximale beoordeling | ||||
|---|---|---|---|---|
| Parameter | Sym. | Type | Rating | Eenheid |
| Opslagtemperatuurbereik | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperatuurbereik van de bedrijfsbehuizing | TC | 25 | -40 ~ +85 | ℃ |
| Vooringenomen spanning | VR | +5 | +5 ～ +9 | V |
| Optisch ingangsvermogen | pin | +3 | +10 | dBm |
| Uitgebrande optische kracht | PB | - | +13 | dBm |
| Lood soldeertemperatuur | Tp | 280(10s) | 330(10s) | ℃ |
| Elektrische / optische kenmerken (TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| Parameter | sym | Test conditie | Parameterwaarden | Eenheid | |
| Golflengtebereik | λ | - | 1000 ～ 1650 | nm | |
| Frequentiebereik | - | - | Ku + Band | - | |
| Kleine signaalbandbreedte | f-3dB | TC = 22 ± 3℃ | 0.3 ～ 20 | GHz | |
| Responsiviteit | Re | VR=+5V, Pin =1mW | λ = 1310 nm | ≥ 0.9 | A / W |
| λ = 1550 nm | ≥ 0.85 | ||||
| Amplitude vlakheid | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | |
| Verzadiging Optisch vermogen | Ps | VR= 5v, λ = 1550 nm AC-gemoduleerd |
+17 | dBm | |
| Donkere stroming | Id | VR=+5v | ≤ 10 | nA | |
| Verzadiging RF-uitgangsvermogen | Puit | - | -10 | dBm | |
| Uitgangsimpedantie | RL | - | 50 | Ω | |

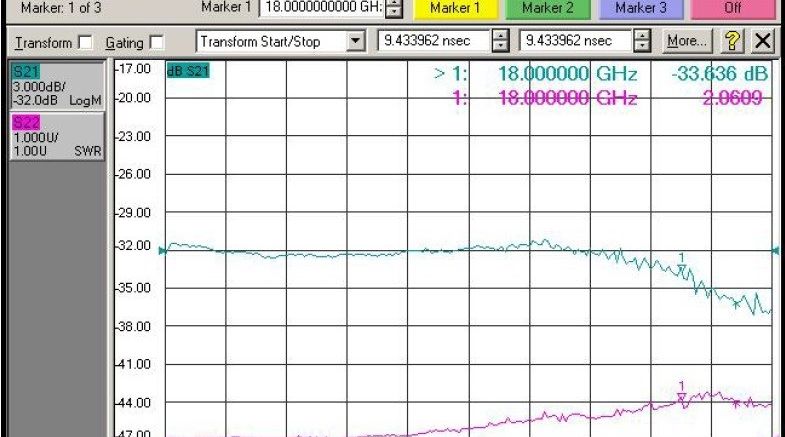

Typische responscurven

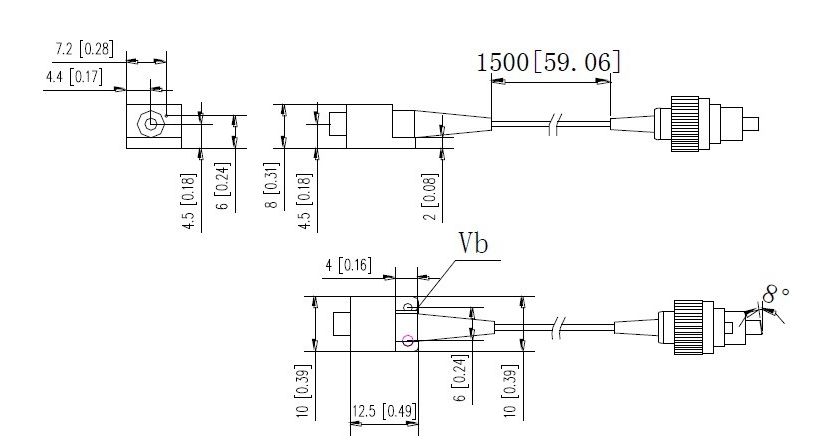

Afmetingen en pennen (eenheid: mm[inch])
RF-connector: SMP
informatie ordenen
Blad 1:
| Code | Analoge bandbreedte |
| KU | 0.3 ～ 20 GHz |
Blad 2:
| Code | Connector Type | Opmerking |
| N | Geen connector | Enkelvoudige 9/125 μm vezelpigtail |
| A | FC / APC | |
| P | FC / PC |
Voorzorgsmaatregelen
De buigradius van de vezels moet minimaal 20 mm zijn om beschadiging van de vezels te voorkomen.
Zorg ervoor dat het vezelkoppelingsvlak schoon is voordat u het op het optocircuit aansluit.
Tijdens opslag, transport en gebruik is passende ESD-bescherming vereist.
Al onze standaardfotodetectoren kunnen worden aangepast tot modules!
Toepassingen
Glasvezelcommunicatie
Radar Informatieverwerking
Elektronische oorlogsvoering
Hogesnelheidssignaaltest en -meting
Beveiliging en bewaking
