LK-D-SS-18-T-serie optische vertragingslijn en optische simulator
- Bandbreedte tot 18GHz
- Hoge dynamische afstand
- Brede temperatuurtoepassing
- Lage amplituderespons
- Aangepaste tijdvertragingen
Productomschrijving
De optische vertragingslijn en optische simulator van de LK-D-SS-18-T-serie maken gebruik van de geavanceerde technologie van Microwave-Photonics en bieden ongeëvenaarde prestaties in een spectrum van toepassingen, waaronder radartesten, signaalverwerking, phased array-antennebewerkingen, antennesimulatie en faseruisanalyse. Dit geavanceerde systeem is ontworpen om naadloos te werken over de gehele S/C/X/Ku-frequentiebanden, gekenmerkt door minimaal invoegverlies, een uitgebreid dynamisch bereik, robuuste elektromagnetische isolatie en de mogelijkheid om onmerkbare drievoudige transitsignalen te verwerken.
Technische specificaties
Elektrische/optische kenmerken
| Parameter | Parameterwaarden | Eenheid | Opmerking | ||
| min | Typisch | Max | |||
| Frequentiebereik | 2 | - | 18 | GHz | |
| Amplitude vlakheid | - | ± 2 | ± 2.5 | dB | |
| Vertraging | 0.01 | - | 150 | us | Op maat |
| Vertragingsnauwkeurigheid | -5 ‰ | - | +5‰ | - | |
| Insertion Loss | 0 | 20 | 30 | dB | Op maat |
| Voer VSWR in | - | 1.8 | 2.2 | - | |
| Uitgang VSWR | - | 1.8 | 2.2 | - | |
| Impedantie | - | 50 | - | Ω | |
| Ingang 1 dB compressie | - | +13 | +17 | dBm | |
| Verwerpingsverhouding van valse signalen | 60 | - | - | dBc | |
| Geluidscijfer | - | 50 | 60 | dB | 5 ons, 25℃ |
| Bedrijfstemperatuur | -55 | - | +85 | ℃ | Zie bestelgegevens |
| Temperatuur bij opslag | -55 | - | +85 | ℃ | |
| Relatieve vertraging versus temperatuur | - | - | 7 | ppm/℃ | |
| Invoegingsverlies versus temperatuur | - | 2 | 4 | % / ℃ | |
Connectorbeschrijving en voeding
| pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Voltage | NC | GND | + 12V | NC |
| Nominale stroom | - | - | 0.3 | - |
| Max stroom | 1 |

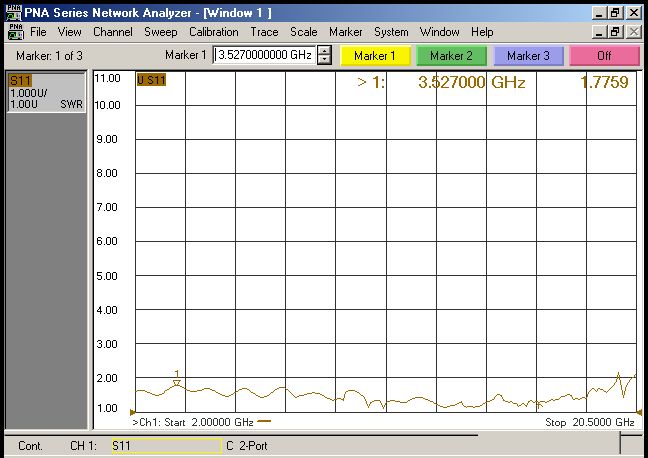

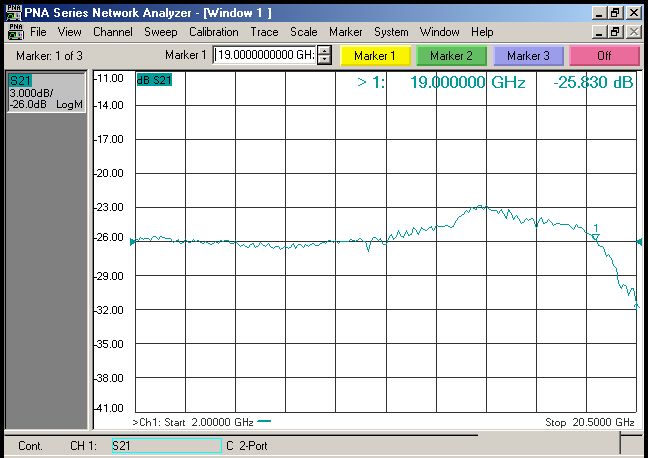

Typische responscurven (25℃)
Afmetingen en pennen (eenheid: mm[incH])
RF-connector: SMA-K (aangepast)
DC-connector: DE-9PS (aangepast)
| Producttype | LK-D-SS-18-TG | Opmerking | |||||
| Tijdvertraging (ons) | 8 | 20 | 35 | 50 | 60 | 80 | Standaard |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Producttype | LK-D-SS-18-TP | Opmerking | |||||
| Tijdvertraging (ons) | 8 | 35 | 60 | 80 | 110 | 150 | Compact |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
informatie ordenen
| Producttype | Arrangementen | Kwaliteitsniveaus | Bedrijfstemperatuur | Temperatuur bij opslag |
| LK-D-SS-18-TGI | Standaard | Industrieel niveau | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | Middelmatige kwaliteit | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TGS | Speciale klasse | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | Compact | Industrieel niveau | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | Middelmatige kwaliteit | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | Speciale klasse | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Toepassingen
Radar testen/kalibreren
Signaalverwerking
Elektronische oorlog
Gefaseerde antenne-array
Antenne simulatie
