LK-NY13T UWB direct gemoduleerde zender
- Hoge snelheid direct gemoduleerde DFB-laser
- Ultrabreedband (beter dan 18GHz)
- Automatische optische vermogensregeling
- Temperatuur van de bedrijfsbehuizing: (-40℃～70℃)
- Hoog dynamisch bereik
- Hoog uitgangsvermogen
- Laag Relatief Intensiteitsgeluid (RIN)
Productomschrijving*
De LK-NY13T-transmitter is voorzien van een reeks geavanceerde componenten, waaronder een snelle, direct gemoduleerde Distributed Feedback (DFB)-laser, een automatisch optisch vermogensregelsysteem, een automatisch temperatuurregelsysteem, een spanningsstabilisatieconversiesysteem en een bewakings- en statusindicatiesysteem.
Deze geavanceerde optische transmitter werkt op een golflengte van 1310nm en heeft een modulatiebandbreedte die 18GHz overschrijdt, wat zorgt voor snelle gegevensoverdracht. Het levert een uitgangsvermogen van maximaal 10mW, gekenmerkt door een lage relatieve intensiteitsruis (RIN), wat bijdraagt aan de uitstekende stabiliteit van de uitgangsgolflengte.
De voedingsarchitectuur van de LK-NY13T Transmitter is ontworpen voor een enkele positieve spanningsingang, wat zorgt voor een stabiele werking over een breed spanningsbereik van +7V tot +36V. Bovendien is de transmitter uitgerust met een statusindicatiefunctie die de normaliteit van zowel de voeding als de optische vermogensuitgang bevestigt, waardoor gebruikers realtime operationele feedback krijgen.
Technische specificaties
Absolute maximale beoordelingen
| Parameter | Symbool | Min. | Type. | Max. | Eenheid |
| Bewaar temperatuur | TSTG | -55 | +25 | +85 | ℃ |
| De temperatuur van de | TC | -40 | +25 | +70 | ℃ |
| RF-ingangsvermogen1 | Pin | - | +10 | +20 | dBm |
| Voltage | Vin | +7 | +12 | +36 | V |
(1) Continue golf (CW) werkmodus.
Optische en elektrische specificatie (TC = 22±3℃)
| Parameter | Symbool | Staat van het product | Min. | Type. | Max. | Eenheid |
| Golflengte | λ | - | - | 1310 | - | nm |
| Frequentie (3dB) | f3dB | X-band | 0.1 | - | 12 | GHz |
| Ku-band | 1 | - | 18 | |||
| Lichtopbrengstvermogen | P | - | 5 | 10 | - | mW |
| Relatieve intensiteitsruis | SPOELEN | - | - | - | -155 | dBc/Hz |
| Rendementsverlies (VSWR) | VSWR | X-band | - | - | 2 | - |
| Ku-band | - | - | 2.2 | |||
| Ingang 1 dB compressie | - | - | +13 | +15 | - | dBm |
Voeding (TC = 22±3℃)
| Parameter | Min. | Type. | Max. | Eenheid |
| Voltage | +7 | +12 | +36 | V |
| Actueel(2) | 0.07 | 0.1 | 1 | A |
(2)Testconditie: Vin=+12V.
● Typische responscurve
Figuur 1 LK-NY13T-X-zender typische responscurve
Figuur 2 LK-NY13T-Ku-zender typische responscurve
● Typisch spectrogram

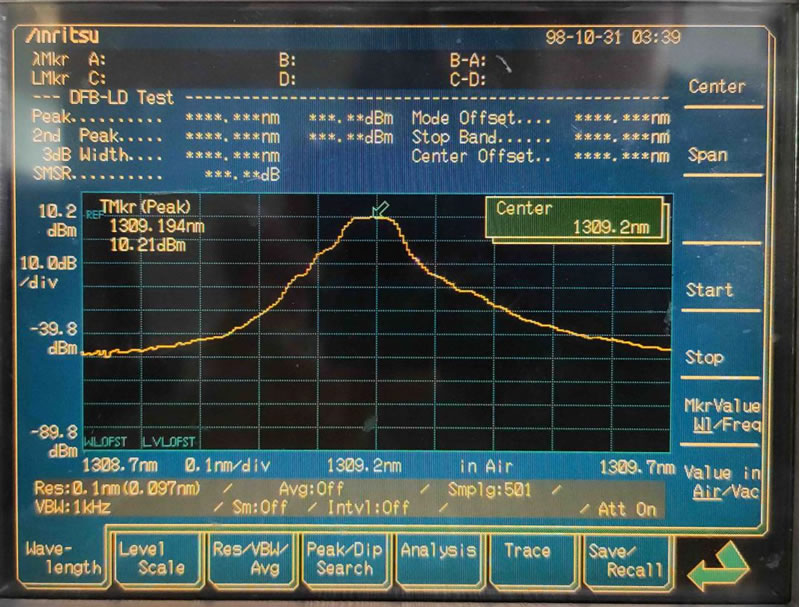

Figuur 3 LK-NY13T Transmitter Typisch Spectrogram
● Afmetingseenheid: mm [inch]
Figuur 4 LK-NY13T-zenderafmetingen
RF-connector: SMA
Stroomconnector: J30J-9-ZKP
● Pin van de voeding
| Parameter | Beschrijving | ||||||||
| pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Voltage | Vin | NC | GND | NC | |||||
● order informatie
Blad 1:
| Symbool | Beschrijving |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
2 Sheet
| Symbool | Connector Type | Beschrijving |
| N | Op maat | Op maat |
| A | FC / APC | Standaard 9/125μm SM-vezel |
| P | FC / PC | Standaard 9/125μm SM-vezel |
Toepassingen
Antenne en radar
Elektronisch tegenmaatregelensysteem
Analoge RF-links transmissie
Breedband draadloze communicatie
Basisstation voor mobiele communicatie
