LK-NYSD Mini UWB DML-lasermodule
- Miniatuur Ontwerp
- Directe modulatie
- Hoog dynamisch bereik
- 18 GHz bandbreedte
- Lage drempelstroom
- Hoog uitgangsvermogen
- 7-pins vlinderbehuizing met SMA-connector
- Bedrijfstemperatuur: -40 tot 70℃
- Verbeterde betrouwbaarheid
- Lage RIN
Productomschrijving*
LK-NYSD laser is een compacte, direct gemoduleerde DFB laser die is ontworpen voor superieure prestaties in lineaire glasvezelcommunicatiesystemen. Het is in staat om golflengtes van 1310 nm, 1550 nm en CWCM uit te zenden. Deze lasers dienen als een superieur alternatief voor coaxiale kabelsystemen voor het verzenden van signalen op 12 GHz of 18 GHz frequenties.
Het verbetert de betrouwbaarheid van microgolfcommunicatienetwerken door de integriteit van het RF-signaal tijdens de transmissie te behouden. Vanwege deze kenmerken verbeteren deze laserproducten de signaalkwaliteit aanzienlijk in een breed spectrum van toepassingen, zoals antenne-afstandsmeting, telemetrie, timing en referentiesignaaldistributie, en meet- en vertragingslijnen.
De LK-NYSD-laser is voorzien van een geïntegreerde optische isolator, thermo-elektrische koeler (TEC), thermistor, laserdiodechip en monitorfotodiode. Deze zijn allemaal verzegeld in een 7-pins vlinderbehuizing om hermetische bescherming te garanderen.
Technische specificaties
Absolute maximale beoordelingen
| Parameter | Symbool | Min. | Max. | Eenheid |
| Laserdiode voorwaartse stroom | If | - | 120 | mA |
| Laserdiode omgekeerde spanning | V | - | 1 | V |
| Voorste kracht | Pf | - | 20 | dBm |
| PD-omkeerspanning | V | - | 15 | V |
| Voorwaartse stroom (PD) | Im | - | 2 | mA |
| De temperatuur van de | Naar | -40 | +70 | ° C |
| Bewaar temperatuur | Ts | -55 | +85 | ° C |
| Relatieve vochtigheid bij opslag | Sr | - | 85 | % |
Elektrische / optische kenmerken (TC = 22±3℃)
| Parameter | Symbool | Test conditie | min | Type | Max | Eenheden | Note |
| Golflengte | λ | ALS = Iop, T = Boven | 1310nm, 1550nm, CWDM - |
nm | gekozen | ||
| Frequentie | - | X-band | 0.1 | - | 12 | GHz | - |
| Ku-band | 1 | - | 18 | ||||
| Optisch uitgangsvermogen | P | ALS=Iop | - | 10 | - | mW | 1 |
| Thershold-stroom | Ith | - | - | - | 10 | mA | - |
| Operationeel | Iop | - | - | 55 | 100 | mA | - |
| Bedrijfsspanning | Vop | - | - | 1.5 | 2.5 | V | - |
| Hellingefficiëntie | SE | - | 0.2 | - | - | W / A | - |
| Onderdrukkingsverhouding in de zijmodus | SMSR | ALS=Iop | 30 | - | - | dB | - |
| Relatieve intensiteitsruis | RIN | - | - | -150 | -130 | dB / Hz | - |
| Bandbreedte (-3dB, I=60mA) | S21 | X-band | - | 12 | - | GHz | - |
| Ku-band | - | 18 | - | ||||
| Rendementsverlies (VSWR) | VSWR | X-band | - | - | 2 | dB | - |
| Ku-band | - | - | 2.2 | ||||
| Ingang 1 dB compressie | - | - | 15 | - | - | dBm | - |
| Thermistorweerstand | Rth | @ 25 ° C | - | 10 | - | Kohm | - |
| TEC-stroom | It | - | - | - | 1.2 | A | 2 |
| TEC-spanning | Vt | - | - | - | 2.5 | V | 2 |
| Capaciteit (PD) | Ct | - | - | - | 20 | pF | - |
| Bewaking stroom | Im | - | 0.10 | - | 2.0 | mA | - |
| Donkere stroom (PD) | Id | - | - | - | 50 | nA | - |
Opmerkingen:Alle laserchips zijn afkomstig van wafers die zijn gecertificeerd met behulp van een representatieve partij apparaten die een acceptabele opbrengst voor inbranden moeten behalen.
1. Lasertemperatuur ingesteld op 25℃, biasstroom op 55mA
2. Bedrijfstemperatuur behuizing -40~70℃
● Typische curve

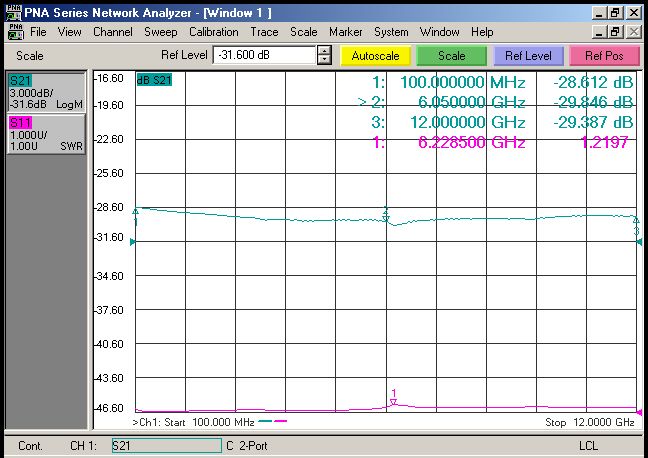

Figuur 1. LK-NYSD-serie laser X-band S-curve

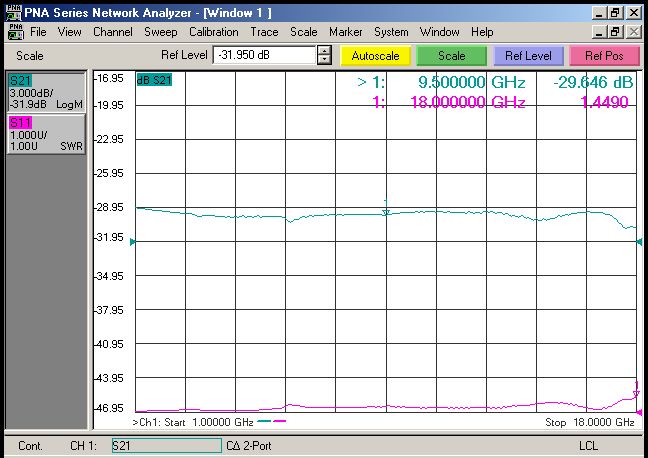

Figuur 2. Laser Ku-band S-curve van de LK-NYSD-serie
● Typisch spectrogram

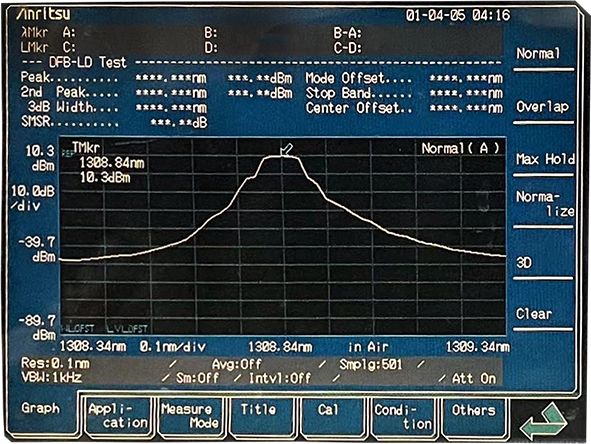

Figuur 3. LK-NYSD-serie laserspectrogram - band 1nm

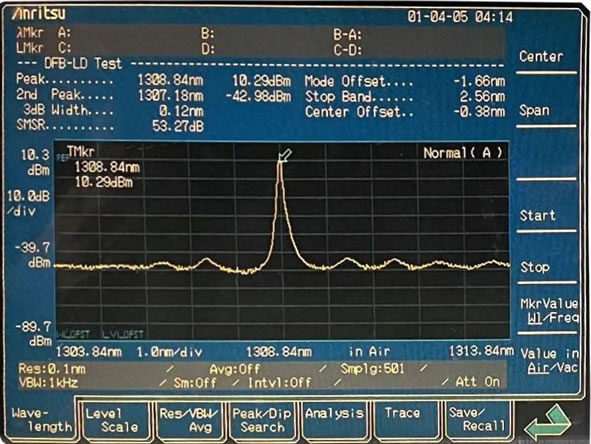

Figuur 4. LK-NYSD-serie laserspectrogram - band 10nm
● Dimensie

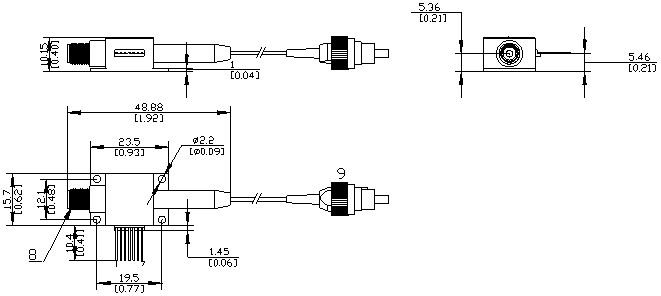

Figuur 5. Afmetingen van de LK-NYSD-serie
● Definitie van Pin
| Item | Definitie | ||||||||
| pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Beschrijving | PD- | PD+ | LD- | thermistor | thermistor | TEC- | TEC+ | RF-uitgang | Optische ingang |
| Type | -- | -- | -- | -- | -- | -- | -- | SMA-K | FC / APC |
● BESTELINFORMATIE
Blad 1:
| Model | 13 | 15 | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Golflengte (nm) | 1310 | 1550 | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
| CWDM | |||||||||
Blad 2:
| Model | Frequentie |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Blad 3:
| Model | Type optische connector | Opmerking |
| N | Op maat | |
| A | FC / APC | Standaard 9/125μm single-modevezel |
| P | FC / PC | Standaard 9/125μm single-modevezel |
Toepassingen
Datacommunicatie met hoge snelheid
Antenne op afstand
Cellulaire en PCS-netwerken
Analoge RF-links transmissie
Militaire communicatie
Tracking, telemetrie en controle
Telemetriesystemen
Militaire en defensiesystemen
