LK-NYCMD CWDM-microgolf-DFB-lasermodule
- Directe modulatie DFB-laser
- Hoog dynamisch bereik
- Golflengte: CWCM
- 18 GHz bandbreedte
- Lage drempelstroom
- Hoog uitgangsvermogen
- 7-pins vlinderbehuizing met SMA-connector
- Bedrijfstemperatuur: -40 tot 70℃
- Verbeterde betrouwbaarheid
Productomschrijving*
LK-NYCMD laser is een hoogwaardige, direct gemoduleerde Distributed Feedback (DFB) laser die is ontworpen om uit te blinken in lineaire glasvezelcommunicatie voor toepassingen die extreem brede bandbreedtes vereisen. Deze serie dient als een superieur alternatief voor coaxiale kabelsystemen voor de transmissie van hoogfrequente signalen op 12 GHz of 18 GHz.
Door de integriteit van het RF-signaal in zijn oorspronkelijke vorm te behouden, verbetert de LK-NYCMD-serie de betrouwbaarheid van microgolfcommunicatienetwerken. Vanwege deze kenmerken verbetert de serie de signaalkwaliteit aanzienlijk in een reeks toepassingen, zoals externe antennebediening, telemetrie, distributie van timing- en referentiesignalen, evenals meet- en vertragingslijnsystemen.
LK-NYCMD bevat een optische isolator, thermo-elektrische koeler (TEC), thermistor, laserdiodechip en monitorfotodiode. Deze zijn allemaal verzegeld in een robuuste 7-pins vlinderbehuizing om hermetische bescherming te garanderen en optimale prestaties te behouden.
Technische specificaties
| Absolute maximale beoordelingen | ||||
|---|---|---|---|---|
| Parameter | Symbool | Min. | Max. | Eenheid |
| Laserdiode voorwaartse stroom | If | - | 120 | mA |
| Laserdiode omgekeerde spanning | V | - | 1 | V |
| Voorste kracht | Pf | - | 20 | dBm |
| PD-omkeerspanning | V | - | 15 | V |
| Voorwaartse stroom (PD) | Im | - | 2 | mA |
| De temperatuur van de | To | -40 | +70 | ° C |
| Bewaar temperatuur | Ts | -55 | +85 | ° C |
| Relatieve vochtigheid bij opslag | Sr | - | 85 | % |
| Optische en elektrische specificatie (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| Parameter | Symbool | Test conditie | min | Type | Max | Eenheden | Note |
| Golflengte | λ | IF = IkOP, T = TOP | 1270 | CW | 1390 | nm | Keuze |
| Frequentie | - | X Optie | 0.3 | - | 12 | GHz | - |
| Ku-optie | 0.8 | - | 18 | ||||
| Optisch uitgangsvermogen | P | IF=Iop | - | 10 | - | mW | 1 |
| Thershold-stroom | Ith | λ: CWDM | - | 10 | - | mA | - |
| Operationeel | Iop | λ: CWDM | - | 55 | 100 | mA | - |
| Bedrijfsspanning | Vop | λ: CWDM | - | 1.5 | 2.5 | V | - |
| Hellingefficiëntie | SE | - | 0.2 | - | - | W / A | - |
| Onderdrukkingsverhouding in de zijmodus | SMSR | λ: CWDM, ikF=Iop | 30 | - | - | dB | - |
| Ratieve intensiteitsruis | RIN | - | - | -130 | dB / Hz | - | |
| Bandbreedte (-3dB, I=60mA) | S21 | X Optie | - | 12 | - | GHz | - |
| Ku-optie | - | 18 | - | ||||
| Terugkeer verlies | VSWR | X Optie | - | - | 2 | dB | - |
| Ku-optie | - | - | 2.2 | ||||
| Ingang 1 dB compressie | 15 | - | - | dBm | - | ||
| Thermistorweerstand | Rth | @25C | - | 10 | - | Kohm | - |
| TEC-stroom | It | - | - | - | 1.2 | A | 2 |
| TEC-spanning | Vt | - | - | 2.5 | V | 2 | |
| Capaciteit (PD) | Ct | - | - | 20 | pF | - | |
| Bewaking stroom | Im | - | 0.10 | - | 2.0 | mA | - |
| Donkere stroom (PD) | Id | - | - | 50 | nA | - | |
Opmerkingen:Alle laserchips zijn afkomstig van wafers die zijn gecertificeerd met behulp van een representatieve partij apparaten die een acceptabele opbrengst voor inbranden moeten behalen.
1. Lasertemperatuur ingesteld op 25℃, biasstroom op 55mA
2. Bedrijfstemperatuur behuizing -40~70℃
● Typische gegevens
(λ: CWDM, TC = 25 ℃)
(Figuur 1 X-Band S11 en S22 gegevens)

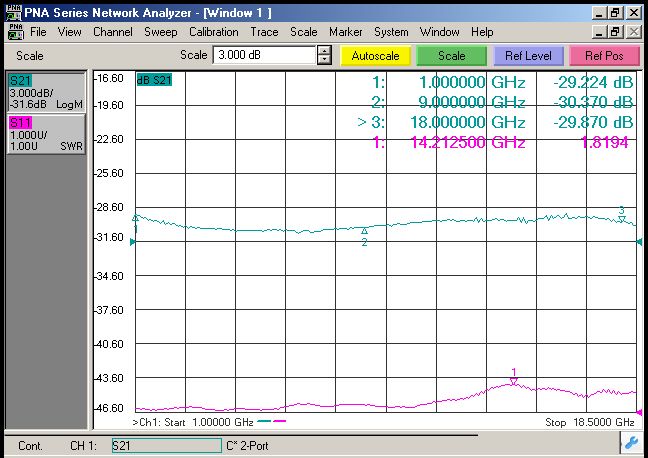

(Figuur 2 Ku-band S11 en S22 gegevens)
● Elektrisch schema
| Leiding# | Functie |
| 1 | thermistor |
| 2 | thermistor |
| 3 | LD-(vooroordeel) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Koeler+ |
| 7 | Koeler- |
| 8 | LD-(RF) |
| 9 | Ground |
● Overzichtstekeningen (eenheid: mm)
RF-connector: SMA

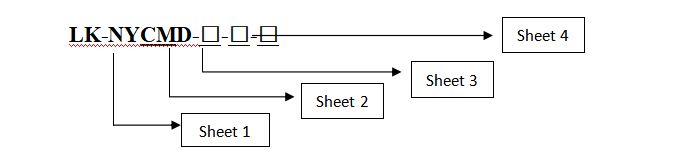

● Bestelgegevens
Blad 1:
| Code | Typische golflengte |
| CM | CWDM grove golflengteverdelingsmultiplexer 7PIN vlinderbehuizing |
Blad 2:
| Code | Analoge bandbreedte |
| X | 0.1 ～ 12 GHz |
| Ku | 1～ 18 GHz |
Blad 3:
| Code | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Golflengte (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
Blad 4:
| Code | Connector Type | Opmerking |
| A | FC / APC | Single-mode 9 / 125 μm vezel pigtail, 0.9 mm, 1 m lengte |
| S | SC / APC | |
| N | Geen connector |
● Voorzorgsmaatregelen
De buigradius van de vezels moet minimaal 20 mm zijn om beschadiging van de vezels te voorkomen.
Zorg ervoor dat het vezelkoppelingsvlak schoon is voordat u het op het optocircuit aansluit.
Tijdens opslag, transport en gebruik is passende ESD-bescherming vereist.
Toepassingen
Datacommunicatie met hoge snelheid
Antenne op afstand
Cellulaire en PCS-netwerken
Analoge RF-links transmissie
Militaire communicatie
Tracking, telemetrie en controle
Telemetriesystemen
Militaire en defensiesystemen
