LK-NYDMT UWB direct gemoduleerde zender
- Hoge snelheid direct gemoduleerde DFB-laser:
- Ultrabreedband (beter dan 18GHz)
- Golflengte: DWDM(ITU)
- Uitstekende onderdrukkingsverhouding van de zijmodus
- Sterk geïntegreerde, modulaire verpakking
- Hoog dynamisch bereik
- Hoog uitgangsvermogen
- Temperatuur van de bedrijfsbehuizing: (-40℃～70℃)
Productomschrijving*
LK-NYDMT Transmitter bestaat voornamelijk uit verschillende belangrijke componenten, waaronder een hogesnelheid direct gemoduleerde Distributed Feedback (DFB) laser, automatisch optisch vermogensregelcircuit, automatisch temperatuurregelcircuit, spanningsstabiliserend conversiecircuit, bewakings- en indicatiecircuit. Deze transmitter biedt een variabele golflengte in overeenstemming met de Dense Wavelength Division Multiplexing (DWDM) ITU-normen.
Het biedt een modulatiebandbreedte die 18GHz overschrijdt en kan een uitgangsvermogen van maximaal 10mW bereiken. De LK-NYDMT Transmitter wordt aangestuurd door een enkele positieve voeding en behoudt stabiele prestaties over een spanningsbereik van +7V tot +36V. De transmitter is ontworpen met verschillende voordelige kenmerken, zoals minimale relatieve intensiteitsruis, uitstekende stabiliteit van de uitgangsgolflengte en een hoog uitgangsvermogen.
Bovendien is de LK-NYDMT-transmitter uitgerust met een geavanceerde indicatiefunctie die visueel de status van zowel de voeding als de optische vermogensafgifte bevestigt. Zo wordt gegarandeerd dat het systeem binnen optimale parameters functioneert. Deze functie is essentieel voor realtime systeembewaking en voor het snel identificeren van operationele afwijkingen.
Technische specificaties
Absolute maximale beoordelingen
| Parameter | Symbool | Min. | Type. | Max. | Eenheid |
| Bewaar temperatuur | TSTG | -55 | +25 | +85 | ℃ |
| De temperatuur van de | TC | -40 | +25 | +70 | ℃ |
| RF-ingangsvermogen1 | Pin | - | +10 | +20 | dBm |
| Voltage | Vin | +7 | +12 | +36 | V |
(1) Continue golf (CW) werkmodus.
Optische en elektrische specificatie (TC = 22±3℃)
| Parameter | Symbool | Staat van het product | Min. | Type. | Max. | Eenheid |
| Golflengte | λ | - | DWDM (ITU) - |
nm | ||
| Frequentie (3dB) | f3dB | X-band | 0.1 | - | 12 | GHz |
| Ku-band | 1 | - | 18 | |||
| Lichtopbrengstvermogen | P | - | 5 | 10 | - | mW |
| Relatieve intensiteitsruis | SPOELEN | - | - | - | -155 | dBc/Hz |
| Rendementsverlies (VSWR) | VSWR | X-band | - | - | 2 | - |
| Ku-band | - | - | 2.2 | |||
| Ingang 1 dB compressie | - | - | +13 | +15 | - | dBm |
Voeding (TC = 22±3℃)
| Parameter | Min. | Type. | Max. | Eenheid |
| Voltage | +7 | +12 | +36 | V |
| Actueel(2) | 0.07 | 0.1 | 1 | A |
(2)Testconditie: Vin=+12V.
● Typische responscurve

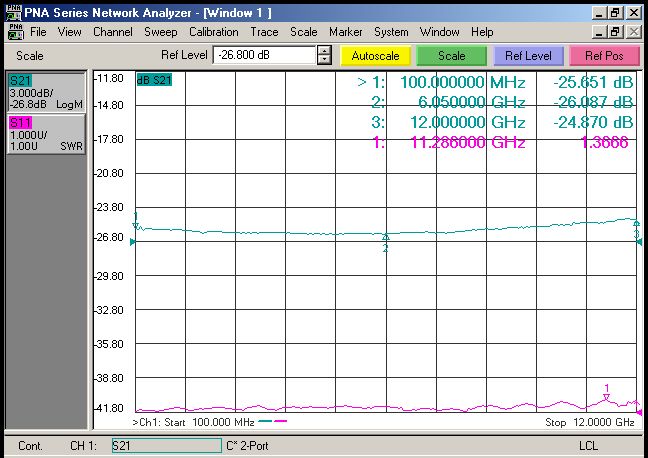

Figuur 1 LK-NYDMT-X-zender typische responscurve
Figuur 2 LK-NYDMT-Ku-zender typische responscurve
● Typisch spectrogram

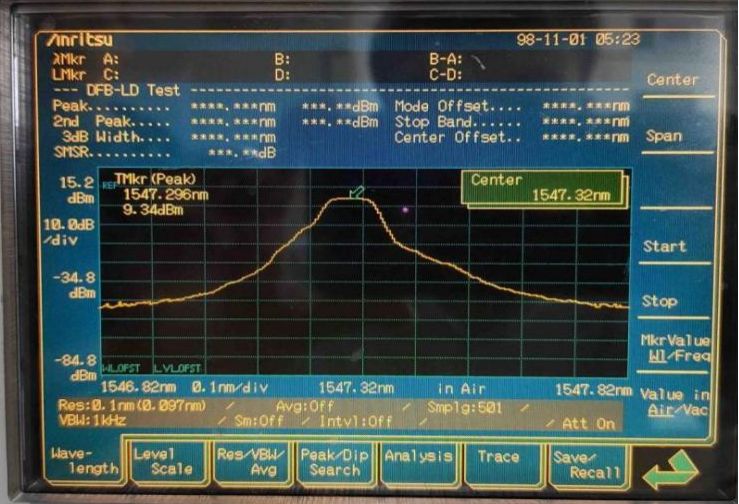

Figuur 3 LK-NYDMT-transmitter typisch spectrogram
● Afmetingseenheid: mm [inch]

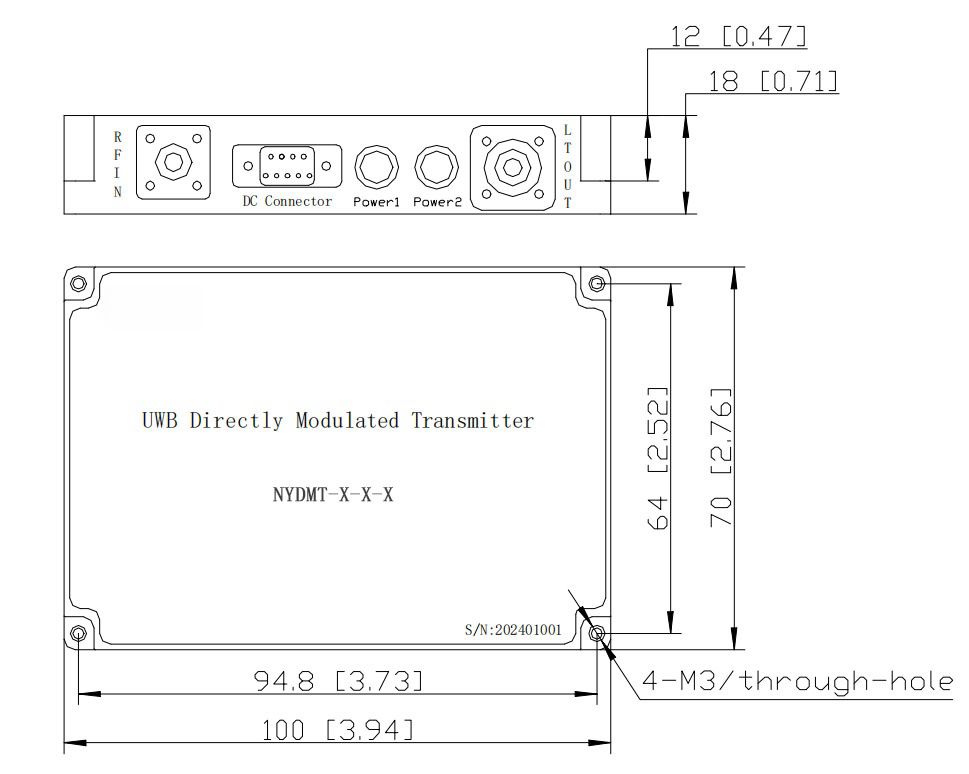

Figuur 4 LK-NYDMT-zenderafmeting
RF-connector: SMA
Stroomconnector: J30J-9-ZKP
● Pin van de voeding
| Parameter | Beschrijving | ||||||||
| pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Voltage | + 12V | NC | GND | NC | |||||
● order informatie
Blad 1:
| Symbool | Beschrijving |
| DM | DWDM (Dense Wavelength Division Multiplexing) 7 PIN vlinderpakketpakket |
2 Sheet
| Symbool | Beschrijving |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Blad 3:
| Kanaal | Frequentie (THz) | Centrum Golflengte (nm) | Kanaal | Frequentie (THz) | Centrum Golflengte (nm) | |
| C01 | ALK-NY gewenste aangepaste golflengte | C37 | 193.7 | 1547.72 | ||
| C02 | Niet-ITU, 1547 nm – 1560 nm | C38 | 193.8 | 1546.92 | ||
| C03 | Niet-ITU, 1557 nm – 1560 nm | C39 | 193.9 | 1546.12 | ||
| C04 | Niet-ITU, 1530 nm – 1560 nm | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
Blad 4:
| Symbool | Connector Type | Beschrijving |
| N | Op maat | Op maat |
| A | FC / APC | Standaard 9/125μm SM-vezel |
| P | FC / PC | Standaard 9/125μm SM-vezel |
Toepassingen
Antenne en radar
Elektronisch tegenmaatregelensysteem
Analoge RF-links transmissie
Breedband draadloze communicatie
Basisstation voor mobiele communicatie
