LK-MAMPD-4 Multikanaals hoge snelheid versterkte microgolf fotodetector
- Hoge snelheid, brede bandbreedte
- Geïntegreerde Bias-T
- O/E Hybride Geïntegreerd
- Hoge versterking, weinig ruis, breedband
- Hermetisch afgesloten SMA-connector
- Lage donkerstroom, hoge signaal-ruisverhouding.
- Kleine vormfactor.
Productomschrijving*
LK-MAMPD-4 is een state-of-the-art opto-elektronisch hybride systeem, dat een breedband Indium Gallium Arsenide (InGaAs) fotodiode integreert met een low-noise versterker. Deze fotodiode wordt gekenmerkt door een spectrale responsgolflengtebereik van 1000 tot 1650 nanometer. De low-noise versterker in het systeem biedt een Radio Frequency (RF) versterking van 15 decibel, wat signaalintegriteit en versterking garandeert.
LK-MAMPD-4 kan bandbreedtes van 12 gigahertz en 18 gigahertz leveren, en voldoet daarmee aan een verscheidenheid aan hogesnelheidscommunicatie- en detectievereisten. De module is ontworpen om te werken op een +5-volt voedingsspanning, wat standaard is in veel elektronische systemen. Het is compatibel met standaard single-mode 9/125-micrometer optische vezels, wat zorgt voor een naadloze integratie met bestaande glasvezelnetwerken. De RF-uitgangspoort is voorzien van een SMP-compatibele connector, die impedantie-gematched is tot 50 ohm voor optimale signaaloverdracht en minimaal signaalverlies.
LK-MAMPD-4 is geconstrueerd met een hermetisch afdichtingsproces, dat robuuste bescherming biedt tegen omgevingsfactoren, wat de duurzaamheid en betrouwbaarheid verbetert. Het heeft een compacte vormfactor, met een gewicht van minder dan 62 gram, wat voordelig is voor toepassingen waarbij gewicht een overweging is. De module is gecertificeerd om te voldoen aan de Restriction of Hazardous Substances (RoHS) Directive 2.0, wat bevestigt dat het voldoet aan strenge milieu- en veiligheidsnormen.
Technische specificaties
| Typische en absolute maximale beoordeling | ||||
|---|---|---|---|---|
| Parameter | Sym. | Type | Rating | Eenheid |
| Opslagtemperatuurbereik | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperatuurbereik van de bedrijfsbehuizing | TC | 25 | -40 ~ +85 | ℃ |
| Vooringenomen spanning | VR | +5 | +5 ～ +9 | V |
| Optisch ingangsvermogen | pin | 0 | +10 | dBm |
| Uitgebrande optische kracht | PB | - | +13 | dBm |
| Lood soldeertemperatuur | Tp | 280(10s) | 330(10s) | ℃ |
| Elektrische / optische kenmerken (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parameter | sym | Test conditie | Parameterwaarden | Eenheid | ||
| Golflengtebereik | λ | - | 1000 ～ 1650 | nm | ||
| Frequentiebereik | - | - | X-band | Ku-Band | - | |
| Kleine signaalbandbreedte | f-3dB | TC = 22 ± 3℃ | 0.3 ～ 12 | 2 ～ 18 | GHz | |
| Responsiviteit | Re | VR =+5V, Pin =10mW | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplitude vlakheid | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Verzadiging Optisch vermogen | Ps | VR =+ 5V, λ = 1550nm AC-gemoduleerd |
10 | dBm | ||
| RF-signaalversterking (typisch) | G | - | 15 ± 1 | dB | ||
| Verzadiging RF-uitgangsvermogen | Puit | - | +3 | dBm | ||
| Uitgang VSWR | VSWR | - | ≤ 2 | - | ||
| Uitgangsimpedantie | RL | - | 50 | Ω | ||
● Typische responscurven
(Fig. 1 X - Bandfotodetector frequentierespons)

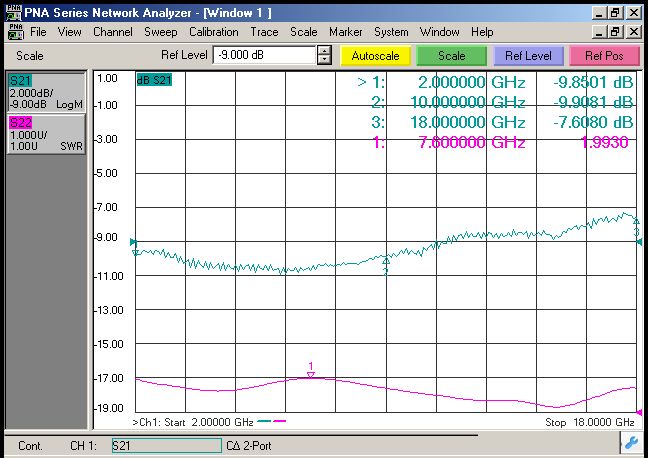

(Figuur 2 Ku-band fotodetector frequentierespons)

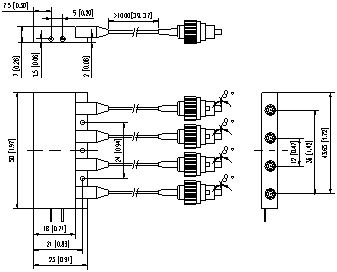

● Afmetingen en pennen (eenheid: mm[inch])
RF-connector: SMP
● Bestelgegevens
Blad 1:
| Code | Analoge bandbreedte |
| X | 0.2 ～ 12 GHz |
| Ku | 2 ～ 18 GHz |
Blad 2:
| Code | Connector Type | Opmerking |
| N | Geen connector | Enkelvoudige 9/125 μm vezelpigtail |
| A | FC / APC | |
| P | FC / PC |
● Voorzorgsmaatregelen
De buigradius van de vezels moet minimaal 20 mm zijn om beschadiging van de vezels te voorkomen.
Zorg ervoor dat het vezelkoppelingsvlak schoon is voordat u het op het optocircuit aansluit.
Tijdens opslag, transport en gebruik is passende ESD-bescherming vereist.
Al onze standaardfotodetectoren kunnen worden aangepast tot modules!
Toepassingen
Radar Informatieverwerking
Elektronische oorlogsvoering
Antennemeting
Glasvezelcommunicatie
Beveiliging en bewaking
