LK-HSPD-Ku-CM Hoge snelheid InGaAs fotodetector
- Grote bandbreedte, hoge snelheid
- Geïntegreerde Bias-T
- AC gekoppeld
- Hermetisch afgesloten SMA-connector
- Lage donkerstroom, hoge signaal-ruisverhouding.
- Kleine vormfactor.
Productomschrijving*
LK-HSPD-Ku-CM high-speed detector module is een geavanceerde opto-elektronische transceiver, zorgvuldig ontworpen om te voldoen aan zowel digitale als analoge signaalverwerkingstoepassingen. Deze module is uitgerust met een InGaAs PIN-fotodiode, die een spectraal responsbereik heeft van 1250 tot 1650 nanometer, inclusief de essentiële matching-elektronica die nodig is voor optimale signaaluitlijning en -conditionering.
LK-HSPD-Ku-CM kan een bandbreedte van 18 gigahertz leveren, waardoor het zeer geschikt is voor snelle datacommunicatie. De module wordt gevoed door een +5-volt voeding, wat zorgt voor een betrouwbare werking en eenvoudige integratie met bestaande energiesystemen. Het voldoet aan de normen voor single-mode 9/125-micrometer glasvezelingangen, wat compatibiliteit met bestaande glasvezelinfrastructuur vergemakkelijkt. De radiofrequentie (RF)-uitgang is uitgerust met een SMA-compatibele connector, die nauwkeurig is afgestemd op 50 ohm om efficiënte signaalvoortplanting en minimale reflectie te garanderen.
LK-HSPD-Ku-CM is vervaardigd met een hermetisch afdichtingsproces, dat een robuuste bescherming tegen omgevingsinvloeden biedt en de weerstand van de module tegen vocht, stof en andere mogelijke verontreinigingen verbetert, waardoor stabiliteit en prestaties op de lange termijn worden gegarandeerd.
Technische specificaties
| Typische en absolute maximale beoordeling | ||||
|---|---|---|---|---|
| Parameter | Sym. | Type | Rating | Eenheid |
| Opslagtemperatuurbereik | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Temperatuurbereik van de bedrijfsbehuizing | TC | 25 | -40 ～ +85 | ℃ |
| Vooringenomen spanning | VR | 5 | -4.75 ～ +5.25 | V |
| Optisch ingangsvermogen | pin | +10 | +13 | dBm |
| Uitgebrande optische kracht | PB | - | +16 | dBm |
| Lood soldeertemperatuur | Tp | 280(10s) | 330(10s) | ℃ |
| Elektrische / optische kenmerken (TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| Parameter | sym | Test conditie | Parameterwaarden | Eenheid | |
| Golflengtebereik | λ | - | 1000 1650 ~ | nm | |
| Frequentiebereik | - | - | Ku-band | - | |
| Kleine signaalbandbreedte | f-3dB | TC= 22 ± 3℃ | 0.1 18 ~ | GHz | |
| Responsiviteit | Re | VR, Pin=1mW | λ = 1310 nm | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.7 | ||||
| Amplitude vlakheid | A | TC =-40～+85 ℃ | ≤ ±1.5 | dB | |
| Uitgang VSWR | VSWR | - | ≤ 2.5 | - | |
| Vooringenomen spanning | VR | - | +5 | V | |
| RF Connector | - | - | SMA | - | |
| Verzadiging Optisch vermogen | Ps | VR, λ = 1550nm AC-gemoduleerd |
+13 | dBm | |
| Donkere stroming | Id | VR | ≤ 10 | nA | |
| Verzadiging RF-uitgangsvermogen | Pruilen | - | -10 | dBm | |
| Uitgangsimpedantie | RL | - | 50 | Ω | |
● Typische responscurven
(VR, λ=1550nm, TC =25ºC, Pin=0dBm)

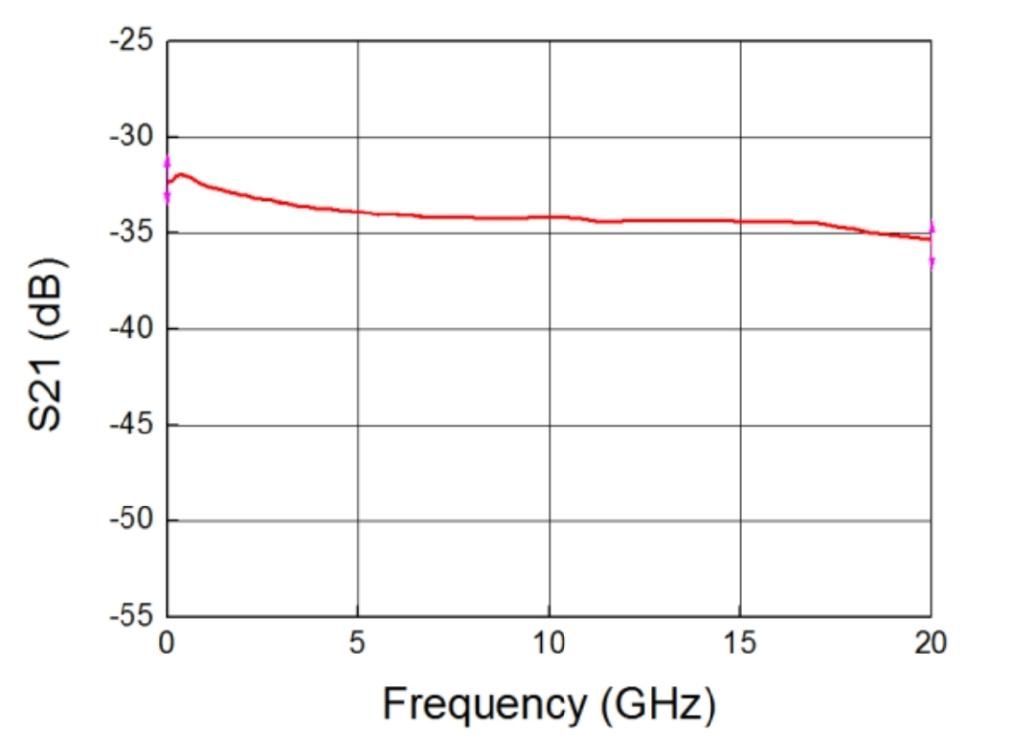

(Figuur 1 Ku-band fotodetector frequentierespons)

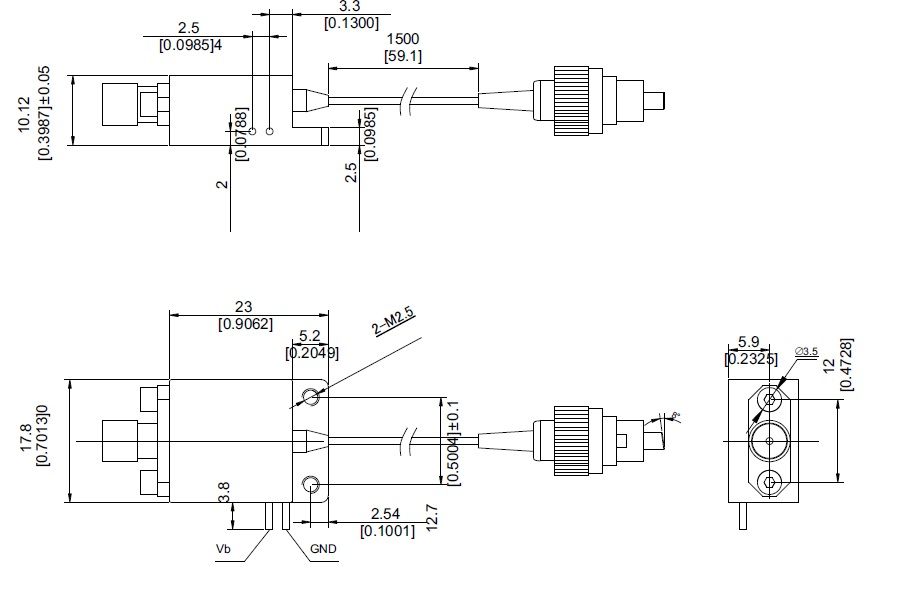

● Afmetingen en pennen (eenheid: mm [inch])
RF-connector: SMA
Opmerking: dit is rev. 1.1. Vergeleken met de versie die op 14 april 2023 naar de klant is verzonden, zijn de algemene afmetingen gewijzigd, behalve de staartvezel.
● Bestelgegevens
Blad 1:
| Code | Analoge bandbreedte |
| Ku | 0.1 ～ 18 GHz |
Blad 2:
| Code | Opmerking |
| CM | Op maat |
Blad 3:
| Code | Connector Type | Opmerking |
| N | Geen connector | Enkelvoudige 9/125 μm vezelpigtail |
| A | FC / APC | |
| P | FC / PC |
● Voorzorgsmaatregelen
De buigradius van de vezels moet minimaal 20 mm zijn om beschadiging van de vezels te voorkomen.
Zorg ervoor dat het vezelkoppelingsvlak schoon is voordat u het op het optocircuit aansluit.
Tijdens opslag, transport en gebruik is passende ESD-bescherming vereist.
Al onze standaardfotodetectoren kunnen worden aangepast tot modules!
Toepassingen
Glasvezelcommunicatie
Radar Informatieverwerking
Elektronische oorlogsvoering
Hogesnelheidssignaaltest en -meting
Beveiliging en bewaking
