NY30E
NY30E

LK-NY30E Ka-Band optische zender

  • Ultrabreedband (beter dan 35GHz)
  • DWDM
  • Hoog dynamisch bereik
  • Hoog uitgangsvermogen
  • Laag Relatief Intensiteitsgeluid (RIN)
  • Meerdere werkmodi beschikbaar
  • Temperatuur van de bedrijfsbehuizing: (-40℃～70℃)
ONDERZOEK

+86 29 88244373

Productomschrijving

De Ka-band optische zender uit de LK-NY30E-serie bestaat voornamelijk uit verschillende belangrijke componenten, waaronder een krachtige laserlichtbron, een ultrabreedband LiNbO3-intensiteitsmodulator, een spanningsstabilisatieconversiecircuit, een aandrijfcircuit en een bewakings- en indicatiecircuit.

Deze transmitter werkt binnen het ITU-standaard dense wavesheavy division multiplexing (DWDM) spectrum voor zijn gemoduleerde optische signaaluitvoer. Hij beschikt over een modulatiebandbreedte die 35GHz overschrijdt en is in staat om een ​​optisch uitgangsvermogen van maximaal 10mW te produceren, met een stabiele lichtgolflengte.

De LK-NY30E-serie werkt op een enkele positieve voedingsspanning en behoudt robuuste prestaties binnen een spanningsbereik van +12V tot +36V. Bovendien is de transmitter uitgerust met een geïntegreerde indicatiefunctie die realtime feedback geeft over de status van de voeding en optische vermogensuitgang, wat zorgt voor een betrouwbare werking en eenvoudige bewaking.

Technische specificaties

Absolute maximale beoordelingen

Parameter       Symbool Min. Type. Max. Eenheid
Bewaar temperatuur TSTG -55 +25 +85 ℃
De temperatuur van de TC -40 +25 +70 ℃
RF-ingangsvermogen1 Pin - +15 +25 dBm
Voltage Vin +12 +12 +36 V

(1) Continue golf (CW) werkmodus.

Optische en elektrische specificatie (TC = 22±3℃)

Parameter       Symbool Min. Type. Max. Eenheid Note
Golflengte λ 1527.99 - 1563.05 nm ITU-standaard
Frequentie (3dB) f3dB 2 - 35 GHz -
Lichtopbrengstvermogen P 10 - - mW -
Relatieve intensiteitsruis SPOELEN - - -155 dBc/Hz -
Rendementsverlies (VSWR) VSWR - - 2.5 - -
Ingang 1 dB compressie - +17 - - dBm -

Voeding (TC = 22±3℃)

Parameter  Min. Type. Max. Eenheid
Voltage +12 +12 +36 V
Actueel(2) 0.4 0.7 1.2
 A

(2)Testconditie: Vin=+12V.

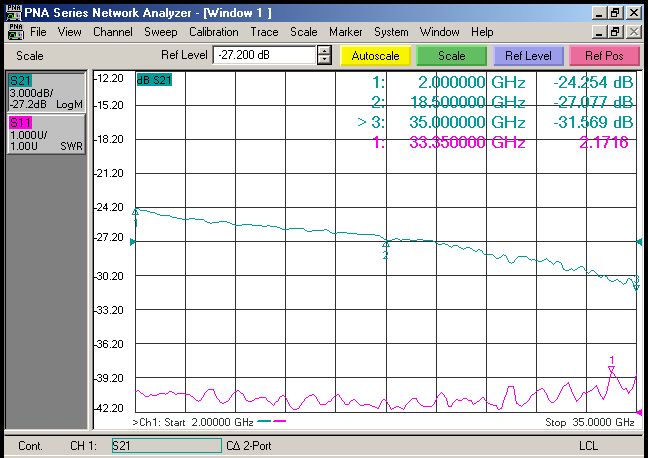

● Typische responscurve

Figuur 1 LK-NY30E Ka-Band Transmitter Typische Responscurve


● Afmetingseenheid: mm [inch]

Gulf Driller VI

Figuur 2 LK-NY30E-zenderafmeting

RF-connector: SMA

Stroomconnector: J30J-9-ZKP


● Pin van de voeding

Parameter Beschrijving
pin 1 2 3 4 5 6 7 8 9
Voltage Vin NC GND NC


● order informatie

Gulf Driller VI

Blad 1:

Symbool Beschrijving
30E Ka-band externe modulatiezender

Blad 2:

Code Frequentie (THz) Golflengte (nm)   Code Frequentie (THz) Golflengte (nm)
C15 191.5 1565.50 C39 193.9 1546.12
C16 191.6 1564.68 C40 194 1545.32
C17 191.7 1563.86 C41 194.1 1544.53
C18 191.8 1563.05 C42 194.2 1543.73
C19 191.9 1562.23 C43 194.3 1542.94
C20 192 1561.41 C44 194.4 1542.14
C21 192.1 1560.61 C45 194.5 1541.35
C22 192.2 1559.79 C46 194.6 1540.56
C23 192.3 1558.98 C47 194.7 1539.77
C24 192.4 1558.17 C48 194.8 1538.98
C25 192.5 1557.36 C49 194.9 1538.19
C26 192.6 1556.55 C50 195 1537.4
C27 192.7 1555.75 C51 195.1 1536.61
C28 192.8 1554.94 C52 195.2 1535.82
C29 192.9 1554.13 C53 195.3 1535.04
C30 193 1553.33 C54 195.4 1534.25
C31 193.1 1552.52 C55 195.5 1533.47
C32 193.2 1551.72 C56 195.6 1532.68
C33 193.3 1550.92 C57 195.7 1531.9
C34 193.4 1550.12 C58 195.8 1531.12
C35 193.5 1549.32 C59 195.9 1530.33
C36 193.6 1548.51 C60 196 1529.55
C37 193.7 1547.72 C61 196.1 1528.77
C38 193.8 1546.92 C62 196.2 1527.99

Blad 3:

Symbool Beschrijving
PM1 Panda-vezel
PM2 Elliptische vezel

Blad 4:

Symbool Beschrijving
CM Aanpassing van de gebruiker
A FC / APC
Toepassingen

  • Antenne en radar

  • Satcom

  • Elektronisch tegenmaatregelensysteem

  • Analoge RF-links transmissie

  • Breedband draadloze communicatie

  • Basisstation voor mobiele communicatie

  • DWDM-systeem

  • Gedistribueerde radarsystemen
