LK-NYCMT-serie UWB direct gemoduleerde zender
- Ultrabreedband (beter dan 18GHz)
- CWDM
- Hoog dynamisch bereik
- Hoog uitgangsvermogen
- Lage RIN
- Temperatuur van de bedrijfsbehuizing: (-40℃～70℃)
Productomschrijving*
LK-NYCMT Transmitter is primair opgebouwd uit een hogesnelheid direct gemoduleerde Distributed Feedback (DFB) laser, automatisch optisch vermogensregelcircuit, automatisch temperatuurregelcircuit, spanningsstabiliserend conversiecircuit, bewakings- en indicatiecircuit. Deze transmitter biedt een selectie van golflengtes (1270nm, 1290nm, 1310nm, 1330nm, 1350nm, 1370nm, 1390nm) en heeft een modulatiebandbreedte die 18GHz overschrijdt, met een uitgangsvermogen dat 10mW kan bereiken.
LK-NYCMT Transmitter werkt op een enkele positieve voeding en is ontworpen om betrouwbaar te functioneren binnen een spanningsbereik van +7V tot +36V. Het beschikt over verschillende voordelige eigenschappen, waaronder lage relatieve intensiteitsruis (RIN), uitstekende stabiliteit in outputgolflengte en hoog outputvermogen, die gezamenlijk bijdragen aan de superieure prestaties in optische communicatiesystemen.
Bovendien is de LK-NYCMT-transmitter uitgerust met een indicatiefunctie die duidelijke feedback geeft over de status van de voeding en het optische uitgangsvermogen. Zo wordt gegarandeerd dat de operationele parameters van het systeem binnen het gewenste bereik liggen. Deze functie is cruciaal voor het behoud van de integriteit van het systeem en het mogelijk maken van snelle probleemoplossing.
Technische specificaties
Absolute maximale beoordelingen
| Parameter | Symbool | Min. | Type. | Max. | Eenheid |
| Bewaar temperatuur | TSTG | -55 | +25 | +85 | ℃ |
| De temperatuur van de | TC | -40 | +25 | +70 | ℃ |
| RF-ingangsvermogen1 | Pin | - | +10 | +20 | dBm |
| Voltage | Vin | +7 | +12 | +36 | V |
(1) Continue golf (CW) werkmodus.
Optische en elektrische specificatie (TC = 22±3℃)
| Parameter | Symbool | Staat van het product | Min. | Type. | Max. | Eenheid |
| Golflengte | λ | - | 1370 | CWDM | 1390 | nm |
| Frequentie (3dB) | f3dB | X-band | 0.1 | - | 12 | GHz |
| Ku-band | 1 | - | 18 | |||
| Lichtopbrengstvermogen | P | - | 5 | 10 | - | mW |
| Relatieve intensiteitsruis | SPOELEN | - | - | - | -155 | dBc/Hz |
| Rendementsverlies (VSWR) | VSWR | X-band | - | - | 2 | - |
| Ku-band | - | - | 2.2 | |||
| Ingang 1 dB compressie | - | - | +13 | +15 | - | dBm |
Voeding (TC = 22±3℃)
| Parameter | Min. | Type. | Max. | Eenheid |
| Voltage | +7 | +12 | +36 | V |
| Actueel(2) | 0.07 | 0.1 | 1 | A |
(2)Testconditie: Vin=+12V.
● Typische responscurve
Figuur 1 LK-NYCMT-X-zender typische responscurve

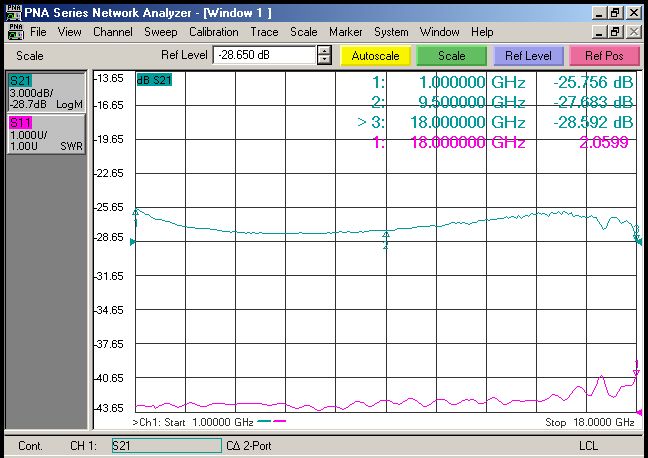

Figuur 2 LK-NYCMT-Ku-zender typische responscurve
● Typisch spectrogram

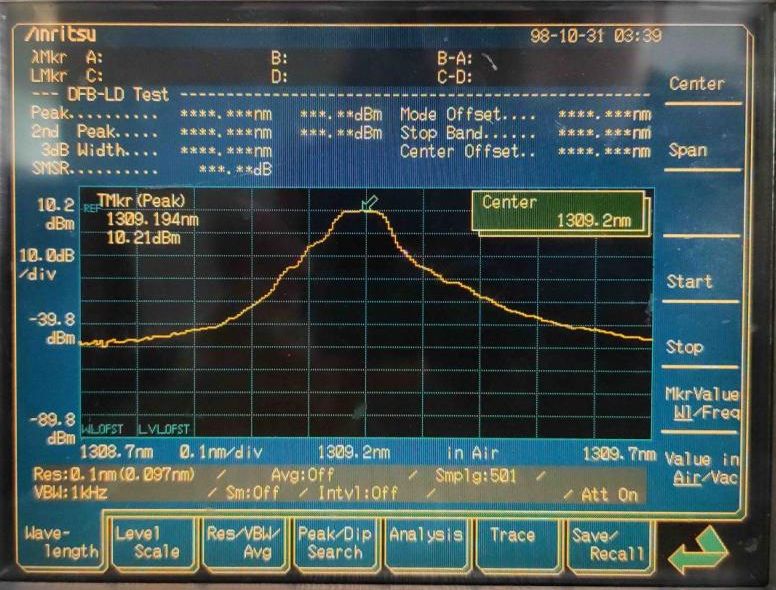

Figuur 3 LK-NYCMT-transmitter typisch spectrogram
● Afmetingseenheid: mm [inch]

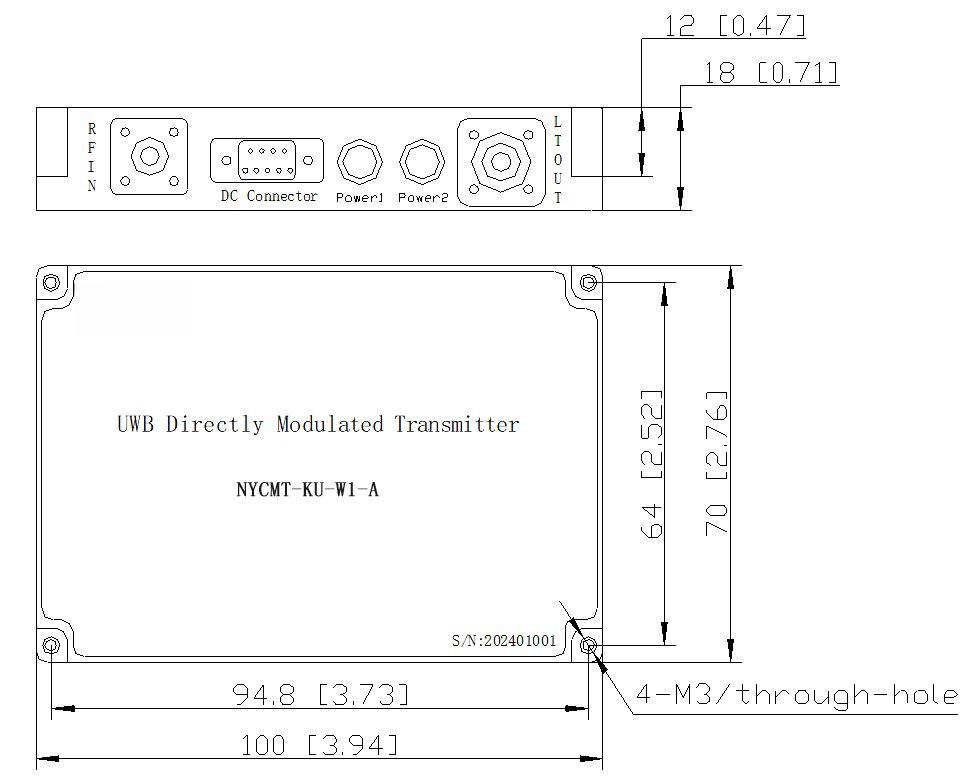

Figuur 4 LK-NYCMT-zenderafmetingen
RF-connector: SMA
Stroomconnector: J30J-9-ZKP
● Pin van de voeding
| Parameter | Beschrijving | ||||||||
| pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Voltage | Vin | NC | GND | NC | |||||
● order informatie
Blad 1:
| Symbool | Beschrijving |
| CM | CWDM grove golflengteverdelingsmultiplexer 7PIN vlinderbehuizing |
2 Sheet
| Symbool | Beschrijving |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Blad 3:
| Symbool | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Golflengte (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
Blad 4:
| Symbool | Connector Type | Beschrijving |
| N | Op maat | Op maat |
| A | FC / APC | Standaard 9/125μm SM-vezel |
| P | FC / PC | Standaard 9/125μm SM-vezel |
Toepassingen
Antenne en radar
Elektronisch tegenmaatregelensysteem
Analoge RF-links transmissie
Breedband draadloze communicatie
Basisstation voor mobiele communicatie
