LK-D-SS-06-T-serie optische vertragingslijn en optische simulator
- Bandbreedte tot 6.5GHz
- Hoge dynamische afstand
- Brede temperatuurtoepassing
- Lage amplituderespons
- Aangepaste tijdvertragingen
Productomschrijving*

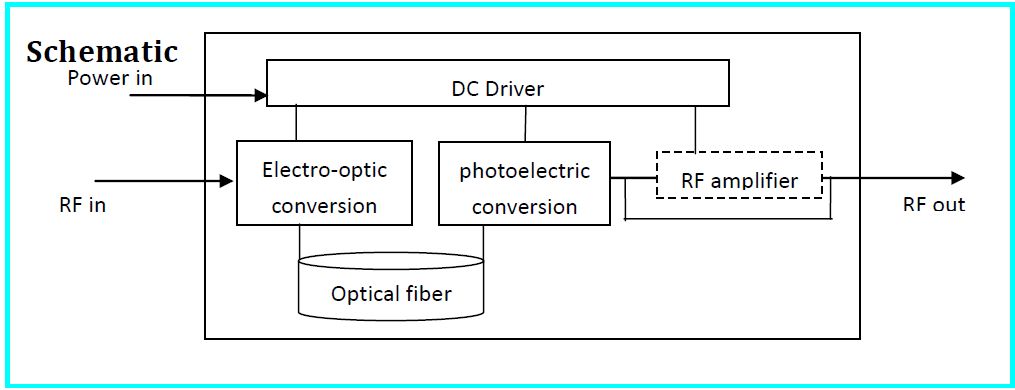

De optische vertragingslijn en optische simulator van de LK-D-SS-06-T-serie maken gebruik van de geavanceerde microgolffotonische technologie en zijn ontworpen om uitzonderlijke prestaties te leveren in toepassingen zoals radartesten, signaalverwerking, gefaseerde antenne-arraybewerkingen, antennesimulatie en faseruistesten. Dit geavanceerde systeem kan over de gehele P/L/S/C-bandbreedte werken met minimaal invoegverlies, wat zorgt voor een hoog dynamisch bereik en robuuste elektromagnetische isolatie. Het ondersteunt ook drievoudige transitsignalen die onmeetbaar zijn, een functie die het onderscheidt op het gebied van optische en microgolfsignaalverwerking met hoge precisie
Technische specificaties
Elektrische/optische kenmerken
| Parameter | Parameterwaarden | Eenheid | Opmerking | ||
| min | Typisch | Max | |||
| Frequentiebereik | 0.1 | - | 6.5 | GHz | |
| Amplitude vlakheid | - | ± 2 | ± 2.5 | dB | |
| Vertraging | 0.01 | - | 150 | us | Op maat |
| Vertragingsnauwkeurigheid | -5 ‰ | - | +5‰ | - | |
| Insertion Loss | 0 | 10 | 20 | dB | Op maat |
| Voer VSWR in | - | 1.5 | 2 | - | |
| Uitgang VSWR | - | 1.5 | 2 | - | |
| Impedantie | - | 50 | - | Ω | |
| Ingang 1 dB compressie | - | +10 | +15 | dBm | |
| Verwerpingsverhouding van valse signalen | 60 | - | - | dBc | |
| Geluidscijfer | - | 40 | 50 | dB | 5 ons, 25℃ |
| Bedrijfstemperatuur | -55 | - | +85 | ℃ | Zie bestelgegevens |
| Temperatuur bij opslag | -55 | - | +85 | ℃ | |
| Relatieve vertraging versus temperatuur | - | - | 7 | ppm/℃ | |
| Invoegingsverlies versus temperatuur | - | 3 | 6 | % / ℃ | |
Connectorbeschrijving en voeding
| pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| Voltage | NC | GND | + 12V | NC |
| Nominale stroom | - | - | 0.15 | - |
| Max stroom | 1 |

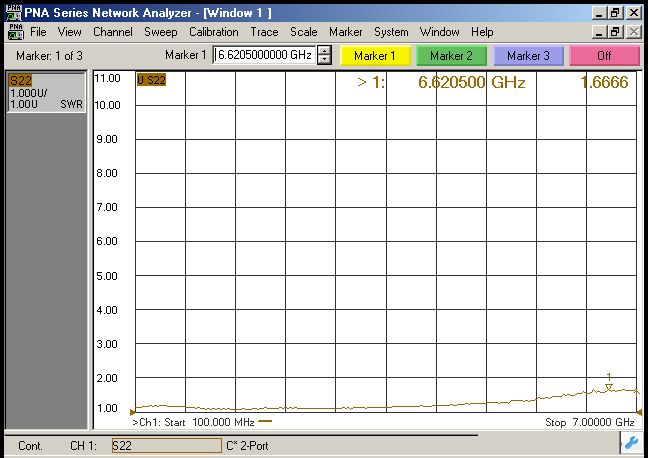

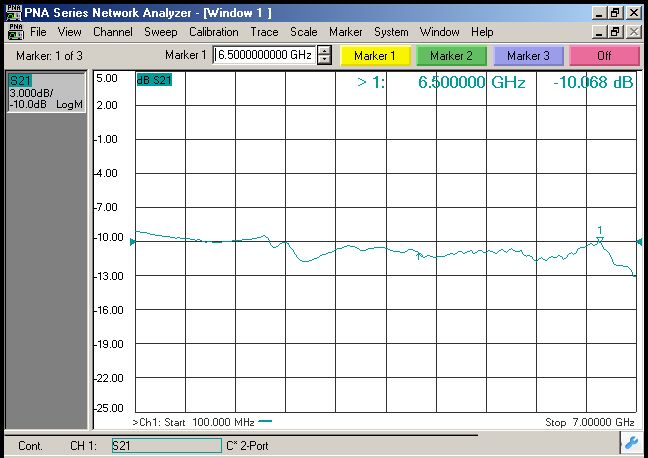

Typische responscurven (25℃)

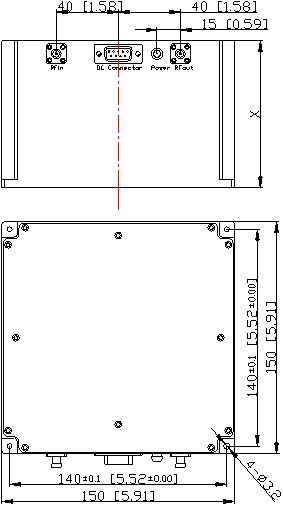

Afmetingen en pennen (eenheid: mm[inch])
RF-connector: SMA-K (aangepast)
DC-connector: DE-9PS (aangepast)
| Producttype | LK-D-SS-06-TG | Opmerking | |||||
| Tijdvertraging (ons) | 8 | 20 | 35 | 50 | 60 | 80 | Standaard |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Producttype | LK-D-SS-06-TP | Opmerking | |||||
| Tijdvertraging (ons) | 8 | 35 | 60 | 80 | 110 | 150 | Compact |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
informatie ordenen
| Producttype | Formules | Kwaliteitsniveaus | Bedrijfstemperatuur | Temperatuur bij opslag |
| LK-D-SS-06-TGI | Standaard | Industrieel niveau | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | Middelmatige kwaliteit | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | Speciale klasse | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | Compact | Industrieel niveau | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | Middelmatige kwaliteit | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | Speciale klasse | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Toepassingen
Radar testen/kalibreren
Signaalverwerking
Elektronische oorlog
Gefaseerde array-antenne
Antenne simulatie
