LK-NYC04D DML DFB-zender
- DML DFB-lasertechnologie
- Hoog dynamisch bereik
- Bandbreedte beter dan 4GHz
- CWDM-golflengtecompatibiliteit
- Laag energieverbruik
- Goedkope
Productomschrijving*
LK-NYC04D DML Transmitter bestaat voornamelijk uit DML DFB laser, automatisch optisch vermogensregelcircuit, spanningsstabilisatieconversiecircuit en bewakingsindicatiecircuit. Deze transmitter beschikt over DML lasergolflengten die overeenkomen met de CWDM-standaard, met name op 1270 nm, 1290 nm, 1310 nm, 1330 nm, 1350 nm en 1370 nm.
Het biedt een modulatiebandbreedte die 4GHz overschrijdt en kan een uitgangsvermogen leveren dat 2mW overtreft. De module werkt op één positieve voeding en is ontworpen om betrouwbaar te functioneren binnen een spanningsbereik van +7V tot +36V. Bovendien is de module uitgerust met een indicator die de normaliteit van zowel de voeding als de optische vermogensuitvoer bevestigt, wat het monitoren en onderhouden vergemakkelijkt.
Technische specificaties
Absolute maximale beoordelingen
| Parameter | Symbool | Min. | Type. | Max. | Eenheid |
| Bewaar temperatuur | TSTG | -40 | +25 | +70 | ℃ |
| De temperatuur van de | TC | -20 | +25 | +55 | ℃ |
| RF-ingangsvermogen1 | Pin | - | 0 |
+17 | dBm |
| Voltage | Vin | +7 | +12 | +36 | V |
Optische en elektrische specificatie (TC = 25℃)
| Parameter | Model | Symbool | Min. | Type. | Max. | Eenheid | Opmerking |
| Golflengte | UC | λ | 1270 | 1310 | 1370 | nm | ITU-standaard |
| LC | - | CWDM | - | ||||
| Frequentie (3dB) | - | f3dB | 0.1 | - | 4 | GHz | - |
| Optisch uitgangsvermogen | - | P | - | 1 | - | mW | - |
| Relatieve intensiteitsruis | UC | SPOELEN | - | - | -150 | dBc/Hz | - |
| LC | - | - | -155 | ||||
| VSWR | - | VSWR | - | - | 2 | ||
| Ingang 1 dB compressie | - | - | - | +10 | - | dBm | - |
Voeding (TC = 22±3℃)
| Parameter | Min. | Type. | Max. | Eenheid |
| Voltage | +7 | +12 | +36 | V |
| Actueel(2) | 0.03 | 0.1 | 0.15 |
A |
(1)Testconditie: Vin=+12V.
● Typische gegevens

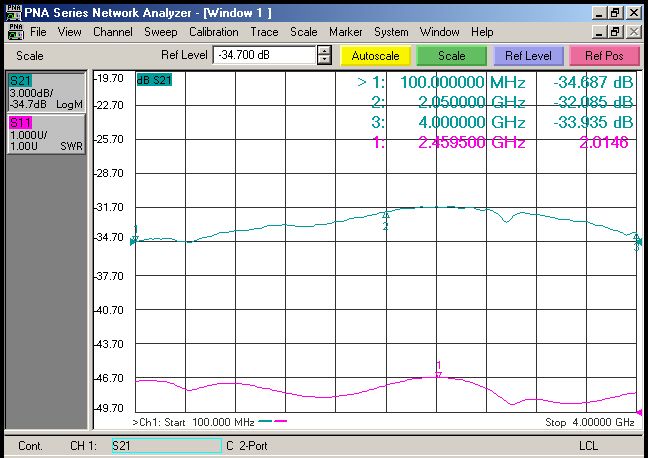

Figuur 1 LK-NYC04D-CL DML DBF Laser Typische frequentiecurve
Figuur 2 LK-NYC04D-UC DML DBF Laser Typische frequentiecurve
● Typische spectrale curve

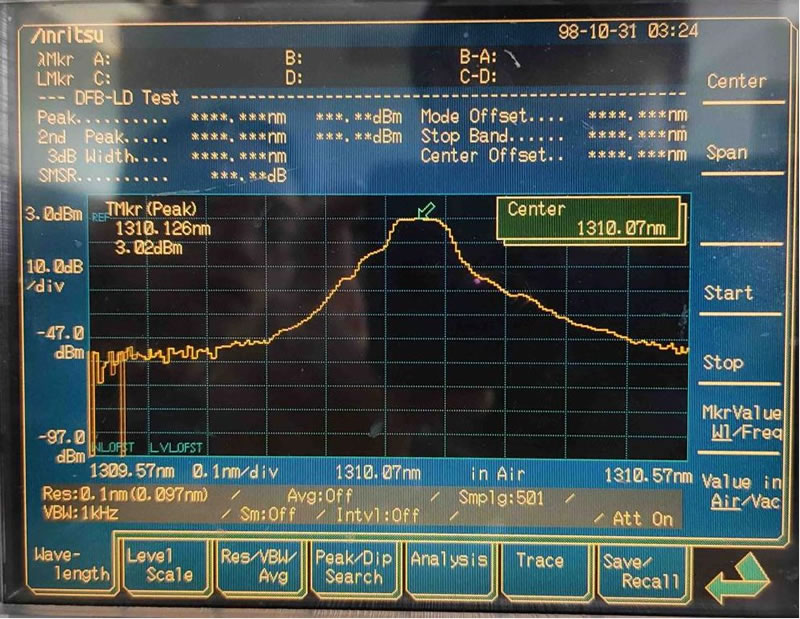

Figuur 3 LK-NYC04D DML DBF Laser Typische spectrumcurve
● Afmetingseenheid: mm [inch]

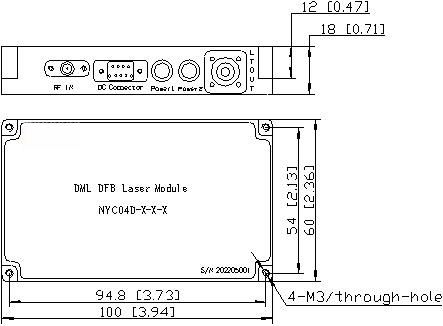

Figuur 4 LK-NYC04D DML DBF-zenderafmetingen
RF-connector: SMA
Stroomconnector: J30J-9-ZKP
● Bestelgegevens
Blad 1:
| Model | Typische golflengte |
| UL | 1310nm |
| CL | CWDM (optionele golflengte) |
Blad 2:
| Model | Power |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
Blad 3:
| Model | connector | Opmerking |
| N | Nee | Flens |
| A | FC / APC | Standaard 9/125μm SM-vezel |
| P | FC / PC | Standaard 9/125μm SM-vezel |
Toepassingen
Antenne op afstand
Cellulaire en PCS-netwerken
Analoge RF-links transmissie
Tracking, telemetrie en controle
Breedband draadloze communicatie
