LK-NY20E K-Band optische zender
- Ultrabreedband (beter dan 25GHz)
- DWDM
- Hoog dynamisch bereik
- Hoog uitgangsvermogen
- Laag Relatief Intensiteitsgeluid (RIN)
- Meerdere werkmodi beschikbaar
- Temperatuur van de bedrijfsbehuizing: (-40℃～70℃)
- Uitgangsvermogen optisch tot 10 mW
Productomschrijving*
De LK-NY20E K-Band optische zender is een geavanceerd optisch communicatieapparaat dat een krachtige laserlichtbron, een ultrabreedband lithium-niobaat (LiNbO3) intensiteitsmodulator, een spanningsstabilisatieconversiecircuit, een aandrijfcircuit en een bewakings- en indicatiecircuit integreert.
Deze transmitter is ontworpen om gemoduleerde optische signalen uit te sturen op golflengtes die overeenkomen met de International Telecommunication Union (ITU) standaard voor dichte golflengteverdeling multiplexing (DWDM). Het beschikt over een modulatiebandbreedte van meer dan 25 GHz, wat snelle gegevensoverdracht mogelijk maakt. Het apparaat is in staat om een optisch uitgangsvermogen van maximaal 10 mW te leveren, met uitstekende stabiliteit in de golflengte van het uitgangslicht.
De LK-NY20E-serie werkt op één positieve voedingsspanning, wat zorgt voor stabiele prestaties in een spanningsbereik van +12V tot +36V. Bovendien bevat de transmitter een indicatiefunctie die de normale werking van zowel de voeding als de optische vermogensuitgang bevestigt, wat een betrouwbare statusindicatie biedt voor systeembewaking en -onderhoud.
Technische specificaties
Absolute maximale beoordelingen
| Parameter | Symbool | Min. | Type. | Max. | Eenheid |
| Bewaar temperatuur | TSTG | -55 | +25 | +85 | ℃ |
| De temperatuur van de | TC | -40 | +25 | +70 | ℃ |
| RF-ingangsvermogen1 | Pin | - | +15 | +25 | dBm |
| Voltage | Vin | +12 | +12 | +36 | V |
(1) Continue golf (CW) werkmodus.
Optische en elektrische specificatie (TC = 22±3℃)
| Parameter | Symbool | Min. | Type. | Max. | Eenheid | Note |
| Golflengte | λ | 1527.99 | - | 1563.05 | nm | ITU-standaard |
| Frequentie (3dB) | f3dB | 2 | - | 25 | GHz | - |
| Lichtopbrengstvermogen | P | 10 | - | - | mW | - |
| Relatieve intensiteitsruis | SPOELEN | - | - | -155 | dBc/Hz | - |
| Rendementsverlies (VSWR) | VSWR | - | - | 2.5 | - | - |
| Ingang 1 dB compressie | - | +17 | - | - | dBm | - |
Voeding (TC = 22±3℃)
| Parameter | Min. | Type. | Max. | Eenheid |
| Voltage | +12 | +12 | +36 | V |
| Actueel(2) | 0.4 | 0.7 | 1.2 | A |
(2)Testconditie: Vin=+12V.
● Typische responscurve

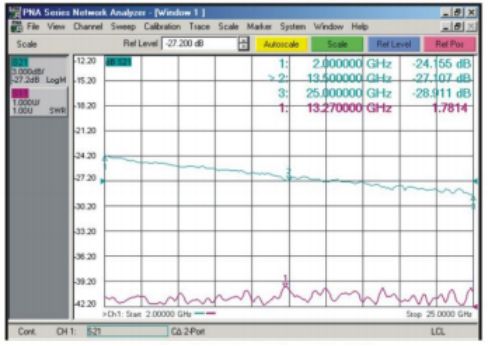

Figuur 1 LK-NY20E K-Band Transmitter Typische Responscurve
● Afmetingseenheid: mm [inch]

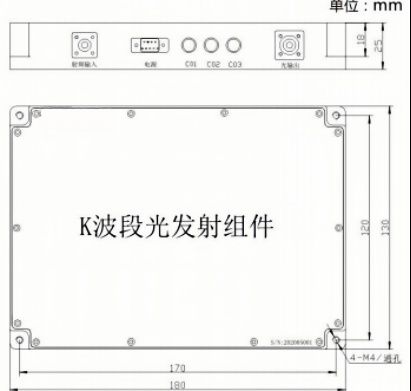

Figuur 2 LK-NY20E-zenderafmeting
RF-connector: SMA
Stroomconnector: J30J-9-ZKP
● Pin van de voeding
| Parameter | Beschrijving | ||||||||
| pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Voltage | Vin | NC | GND | NC | |||||
● Bestelgegevens
Blad 1:
| Symbool | Beschrijving |
| 20E | K-band externe modulatiezender |
Blad 2:
| Code | Frequentie (THz) | Golflengte (nm) | Code | Frequentie (THz) | Golflengte (nm) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
Blad 3:
| Symbool | Beschrijving |
| PM1 | Panda-vezel |
| PM2 | Elliptische vezel |
Blad 4:
| Symbool | Beschrijving |
| CM | Aanpassing van de gebruiker |
| A | FC / APC |
Toepassingen
Antenne en radar
Satcom
Elektronisch tegenmaatregelensysteem
Analoge RF-koppelingen transmissie/vertraging
Breedband draadloze communicatie
Basisstation voor mobiele communicatie
DWDM-systeem
Gedistribueerde radarsystemen
